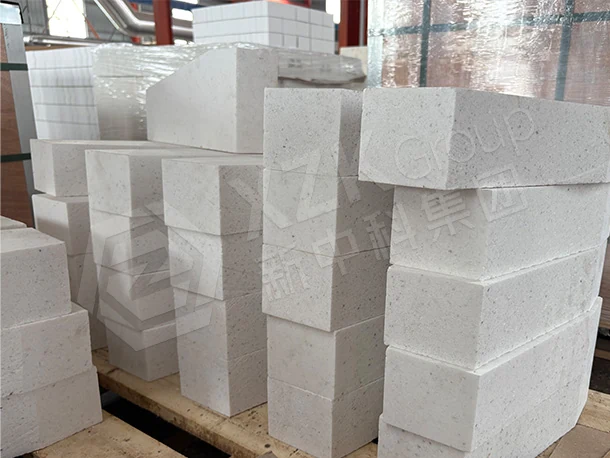

Корундово-муллитовый кирпич для заплечиков ДП, воздухонагревателей и печей

Корундово-муллитовый кирпич существует потому, что два нужных свойства тянут в противоположные стороны. Корунд даёт огнеупорность и шлакоустойчивость, но скалывается при повторном термоциклировании. Муллит даёт стойкость к термоудару и низкое тепловое расширение, но ползёт под длительной нагрузкой. Корундово-муллитовый материал несёт достаточно каждого из них, чтобы применяться там, где важны оба, — а таких реальных зон печей немало.

Как читать серию марок

Наша серия CM охватывает 80–90 % Al₂O₃, и компромисс выражен явно:

• XZK-CM90 — больше всего корунда, наибольшие шлакоустойчивость и плотность (3,00 г/см³); выбирается там, где преобладают химическое воздействие и температура. Значение стойкости к термоудару не публикуется.
• XZK-CM85 — точка баланса и марка с задокументированной стойкостью к термоудару 15 циклов (закалка в воде 1100 °C). Обычный выбор по умолчанию для циклически работающих высокотемпературных зон.
• XZK-CM80 — ниже пиковая температура и умеренная нагрузка, где основную работу выполняет вклад муллита.

Обратите внимание: для CM90 значение стойкости к термоудару не публикуется. Это сделано намеренно: мы не публикуем число, которое не проверяем регулярно. Если определяющим свойством для вас является стойкость к термоудару, мы направим вас к CM85.

Ползучесть — свойство, о котором забывают

Внимание привлекает коррозия, но длинные кампании чаще обрывает деформация, а не химия. Под длительной сжимающей нагрузкой при температуре огнеупор медленно меняет форму; швы раскрываются, своды распрямляются, и конструкция теряет устойчивость, когда кирпич сохраняет большую часть толщины. Удержание ползучести на уровне ≤0,3 % при 1500 °C сохраняет геометрию на протяжении многолетней кампании, и именно это число стоит запрашивать у любого поставщика, когда зона нагружена.

Типичные зоны

• Заплечики и распар доменной печи — высокая тепловая нагрузка плюс циклирование; обычно оценивается вместе с карбидокремниевым кирпичом на нитридокремниевой связке.
• Купола и камеры горения воздухонагревателей — низкая ползучесть плюс перекидки.
• Рабочий и арматурный слои ковша — где циклирование исключает чистый корунд.
• Горячие поверхности туннельных и щелевых печей — футеровка вагонеток, горелочные зоны и своды.

Производство и документация

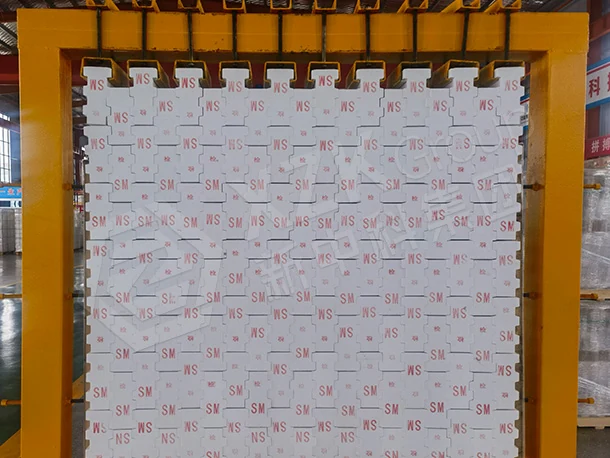

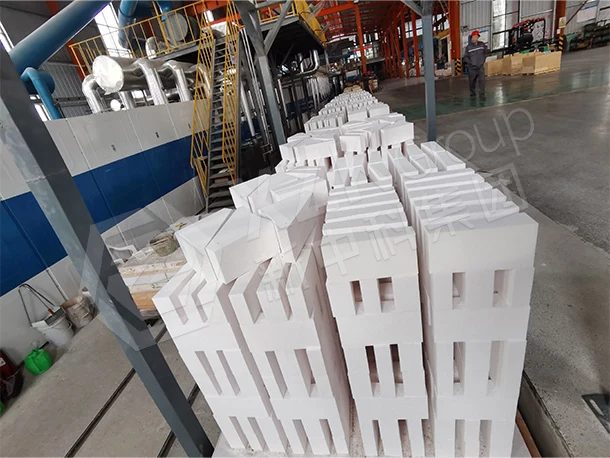

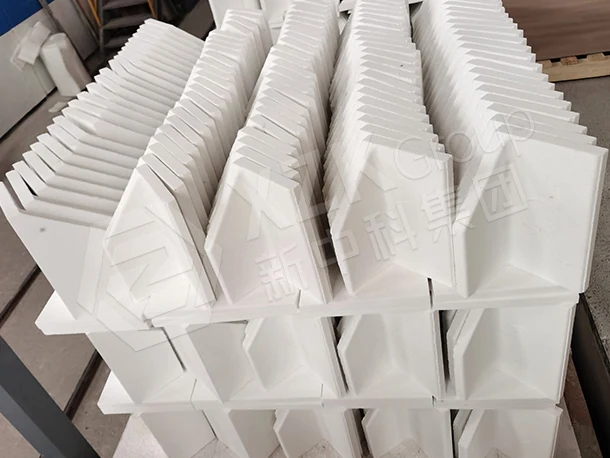

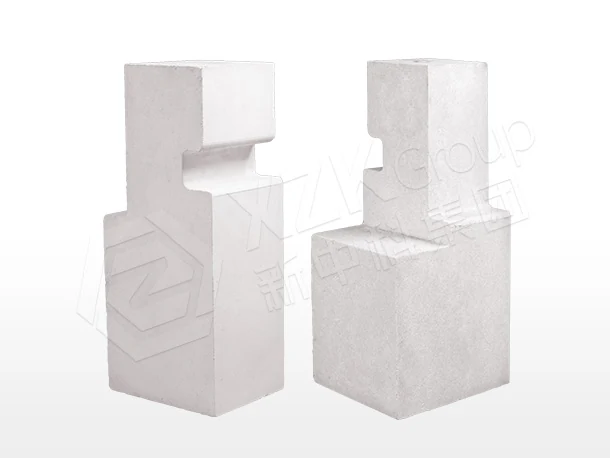

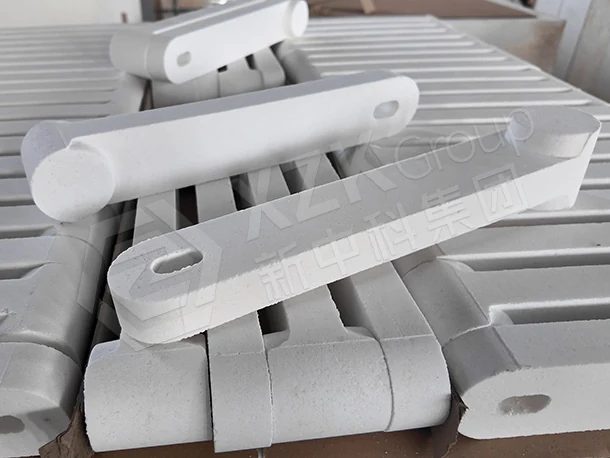

Корундово-муллитовый кирпич XZK прессуется на гидравлических прессах с ЧПУ класса 2 000 т и обжигается по контролируемым кривым для развития муллитовой связки. Кажущаяся плотность и пористость по ASTM C830, предел прочности при сжатии по ASTM C133, огнеупорность под нагрузкой по ISO 1893, ползучесть по ISO 3187 и химический состав по GB/T 6900 контролируются по каждой партии, с сертификатом анализа на каждую отгрузку. Фасонные изделия и блоки предварительного формования изготавливаются по чертежу со шлифованными опорными поверхностями и сухой пробной сборкой.

Место этой марки в системе футеровки

Корундовые и высокоглинозёмистые марки оправдывают себя горячей прочностью и стойкостью к ползучести, и эти свойства окупаются только тогда, когда окружающие зоны служат не меньше. Именно так теряется большая часть бюджета на огнеупоры: самый прочный кирпич ставят в самую тяжёлую зону, а остальное оставляют по привычке.

XZK поставляет корундово-муллитовый кирпич как одну зону зонного комплекта, а не как отдельную позицию: марки, которые обычно зонуются рядом с ним, — среди них корундовый кирпич — описаны на странице корундовые и высокоглинозёмистые огнеупоры, а архитектура уровня сосуда — где начинается и заканчивается каждая зона и какой механизм действительно ограничивает кампанию — изложена на страницах доменная печь и воздухонагреватель.

Полная программа для агрегата, построенная на этом классе материала, включая обследование износа, задавшее зонирование, приведена в проектной справке программа ДП №10 и 375-т ковша ММК Магнитогорск.
