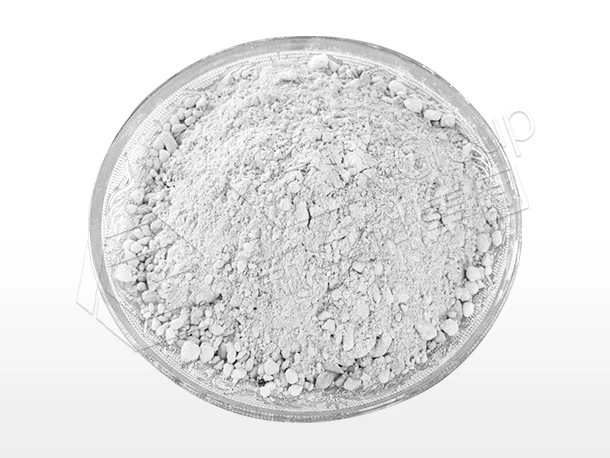

Корундошпинелидный бетон для безуглеродистой футеровки ковшей

Корундошпинелидный бетон — это ответ на проблему, которую кирпич не может решить полностью: углеродное загрязнение. Для сталей с ультранизким содержанием углерода, IF и других критичных по углероду марок любой углеродсодержащий материал в рабочем слое является риском для спецификации. Безуглеродистый бетон устраняет этот риск, а не снижает его.

Почему шпинель, а не только чистота

Чисто глинозёмистый бетон был бы огнеупорным, но давал бы усадку при обжиге, а усадка означает трещины. Добавление периклаза в матрицу решает это: MgO реагирует с глинозёмом в службе, образуя алюмомагниевую шпинель (MgAl₂O₄), и эта реакция несёт контролируемое постоянное расширение. Расширение компенсирует усадку при обжиге, поэтому чистое изменение размеров близко к нулю, а рабочая поверхность остаётся плотной.

Это тот же принцип, который заставляет кирпич AMC уплотнять свои швы, — применённый здесь к неформованной футеровке, где он предотвращает растрескивание, иначе пропускающее сталь и шлак за рабочую поверхность.

Показатель по кремнезёму значит больше, чем по глинозёму

В спецификации разница между 90 % и 93 % Al₂O₃ выглядит значительной. В службе показатель SiO₂ обычно значит больше. Кремнезём соединяется с другими оксидами, образуя легкоплавкие фазы при температуре стали, и бетон с заметным содержанием кремнезёма формирует размягчённый стекловидный поверхностный слой, который быстро смывается. Рабочие марки XZK удерживают SiO₂ на уровне 0,5 %, что сохраняет горячую поверхность действительно огнеупорной.

Как читать марки

• XZK-CH-18ASP — 90 % Al₂O₃, 7,5 % MgO. Наибольшее содержание периклаза, максимальное образование шпинели и контроль расширения.
• XZK-CH-18SP — 93 % Al₂O₃, 4,5 % MgO. Наибольшее содержание глинозёма, меньшее расширение.
• XZK-CH-18ASPB / 18SPB — наибольшая горячая прочность: предел прочности при изгибе до 28 МПа и предел прочности при сжатии 100 МПа при 1500 °C.
• XZK-CH-16LD — 70 % Al₂O₃, марка для постоянного слоя, служба до 1650 °C.

Монтаж определяет результат

Свойства бетона создаются на площадке не меньше, чем на заводе. Водозатворение, время смешивания, вибрирование, выдержка и разогрев влияют на кампанию сильнее, чем небольшие различия между продуктами. Мы передаём все эти параметры вместе с материалом, а при первом монтаже рекомендуем шеф-надзор на площадке — это обычно самая доходная позиция в комплекте.

Поставка

Минимальный заказ 5 т для стандартных марок и 10 т для рецептур по заказу, отгрузка в течение 7–14 дней. Предварительно изготовленные формы оцениваются по чертежу. Данные партийных испытаний по плотности, прочности при нескольких температурах, постоянному линейному изменению и химическому составу отгружаются с каждой партией.

Место этой марки в системе футеровки

Неформованные материалы чаще отказывают при монтаже, чем при выборе спецификации. Водопотребность, время смешивания, вибрирование и первая кривая разогрева решают исход ещё до того, как футеровка увидит металл, — поэтому параметры монтажа выдаются вместе с материалом, а не остаются на усмотрение площадки.

XZK поставляет корундошпинелидный бетон как одну зону зонного комплекта, а не как отдельную позицию: марки, которые обычно закладываются рядом, среди них алюмопериклазовый бетон, описаны на странице неформованные огнеупоры, а архитектура агрегата — где начинается и заканчивается каждая зона и какой механизм фактически ограничивает кампанию — изложена на странице сталеразливочный ковш и RH/VD.

Данные кампании, измеренные на футеровке этого класса, включая профиль износа, определивший выбор марки, опубликованы в проекте программа RH-дегазатора, патрубков и контроля потока ковша JFE Steel.
