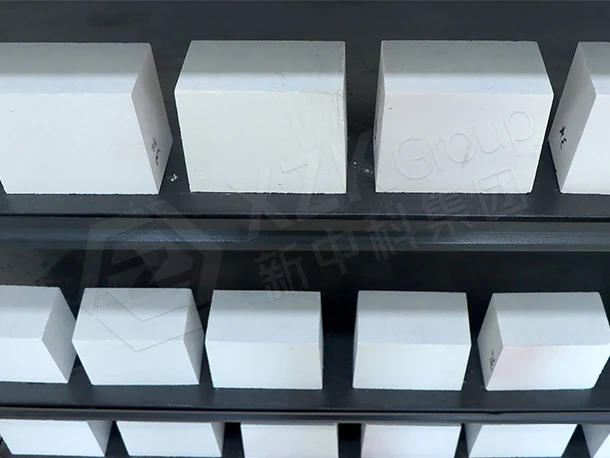

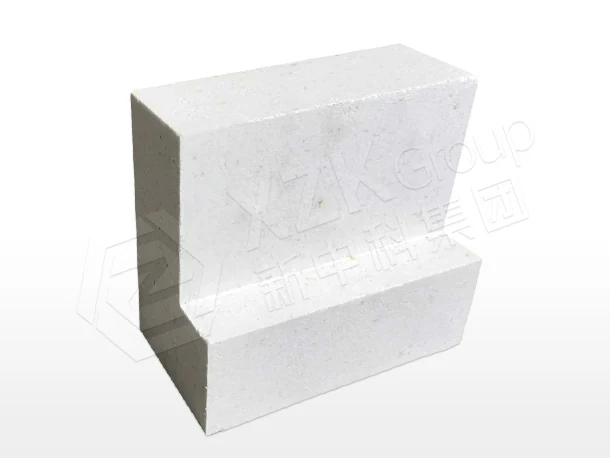

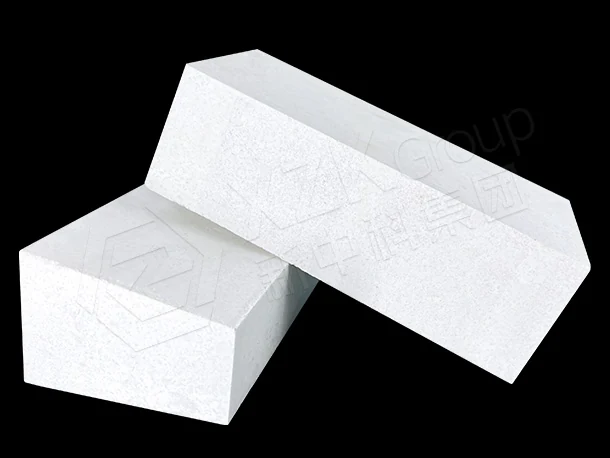

Корундовый кирпич на сиалоновой связке для распара и заплечиков ДП

Корундовый кирпич на сиалоновой связке — это то, что задают в спецификации, когда заплечики и низ шахты доменной печи разрушаются щелочами, а не шлаком. В нижней части печи щелочные металлы циркулируют и конденсируются, и они атакуют оксидные связки, которые держат обычный глинозёмистый кирпич. Футеровка не столько истирается, сколько теряет структуру — процесс, который обычно называют щелочным разрушением.

Связка и есть продукт

Сиалон — это кремний-алюминиевая оксинитридная фаза. Замена части оксидной связки на неё меняет три вещи, важные в заплечиках:

• Щелочная стойкость — нитридная фаза значительно менее реакционноспособна по отношению к циркулирующим щелочам, поэтому кирпич сохраняет целостность поверхности.
• Теплопроводность — нитридная связка лучше проводит тепло, поэтому больше тепла доходит до холодильников, а не накапливается в футеровке.
• Горячая прочность — предел прочности при изгибе в горячем состоянии ≥20 МПа при 1400 °C при пределе прочности при сжатии ≥110 МПа одновременно выдерживает абразивный износ шихтой и тепловую нагрузку.

Стойкость к термоудару оценивается в 30 циклов при закалке в воде 1100 °C — примерно вдвое больше, чем у типичной корундово-муллитовой марки, что и позволяет футеровке переживать движение шихты и колебания охлаждения без скалывания.

Проверяйте азот, а не рекламу

Сиалоновую связку легко заявить и невозможно подтвердить визуально. Измеримый показатель — содержание азота: если нитридная фаза действительно образовалась, кирпич содержит связанный азот. Для марок XZK-SACOR задано ≥4,5–5,0 % N, и это значение указывается в сертификате анализа партии. Если поставщик предлагает продукт с нитридной связкой без цифры по азоту в протоколе испытаний, он предлагает название, а не спецификацию.

Сиалон-корунд или Si₃N₄-SiC?

Оба варианта имеют нитридную связку и оба нацелены на заплечики и низ шахты, поэтому вопрос возникает постоянно. Карбид кремния даёт более высокую теплопроводность и отличную стойкость к абразивному износу. Сиалон-корунд даёт иное поведение со шлаком и при окислении и часто предпочтителен там, где риск окисления или конкретная химия шлака говорит против тела с высоким содержанием SiC. На практике решение зависит от вашей системы охлаждения, щелочной нагрузки и от того, что преобладает — окисление или абразивный износ; поэтому мы запрашиваем чертёж печи и конфигурацию охлаждения, прежде чем рекомендовать что-либо.

Качество и поставка

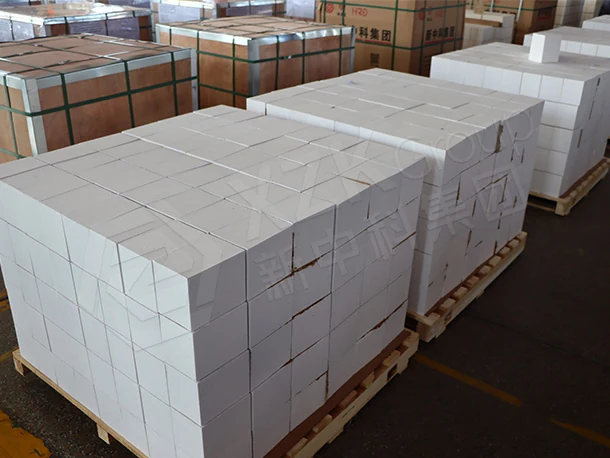

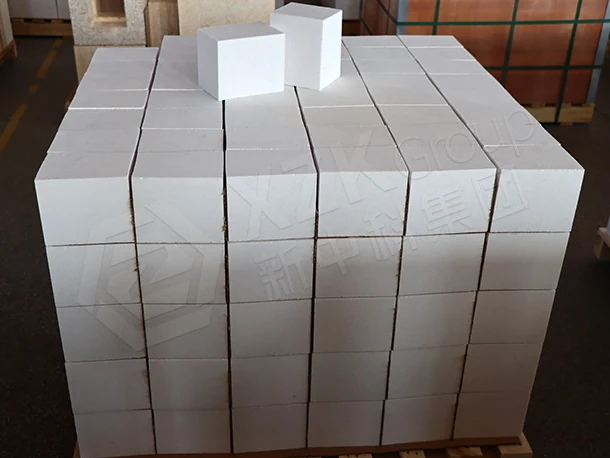

Минимальный заказ 20 т при сроке поставки 20–35 дней. Кажущаяся плотность и пористость по ASTM C830, предел прочности при сжатии по ASTM C133, предел прочности при изгибе в горячем состоянии по ASTM C583, огнеупорность под нагрузкой по ISO 1893 и химический состав, включая азот, по GB/T 6900 контролируются по каждой партии, с сертификатом анализа на каждую отгрузку. Крупные блоки для заплечиков и низа шахты изготавливаются по чертежу, с подтверждением допуска на размеры при согласовании чертежа.

Место этой марки в системе футеровки

Корундовые и высокоглинозёмистые марки оправдывают себя горячей прочностью и стойкостью к ползучести, и эти свойства окупаются только тогда, когда окружающие зоны служат не меньше. Именно так теряется большая часть бюджета на огнеупоры: самый прочный кирпич ставят в самую тяжёлую зону, а остальное оставляют по привычке.

XZK поставляет корундовый кирпич на сиалоновой связке как одну зону зонного комплекта, а не как отдельную позицию: марки, которые обычно зонуются рядом с ним, — среди них корундовый кирпич — описаны на странице корундовые и высокоглинозёмистые огнеупоры, а архитектура уровня сосуда — где начинается и заканчивается каждая зона и какой механизм действительно ограничивает кампанию — изложена на странице доменная печь.

Проектная справка программа ДП №10 и 375-т ковша ММК Магнитогорск документирует, как этот класс материала показал себя в полной эксплуатации, с измеренными показателями кампании, а не паспортными значениями.
