Основные факторы износа и коррозии: Ползучесть при сжатии под длительной нагрузкой, термоциклирование при перекидке, отложение щелочей и пыли в каналах насадки
XZK Group поставляет комплексные огнеупорные решения, рассчитанные на зонные тепловые и химические нагрузки. Каждая форма кирпича, шов мертеля и плотность бетона подобраны так, чтобы износ огнеупоров был равномерным, а остановки на ремонт — синхронными.

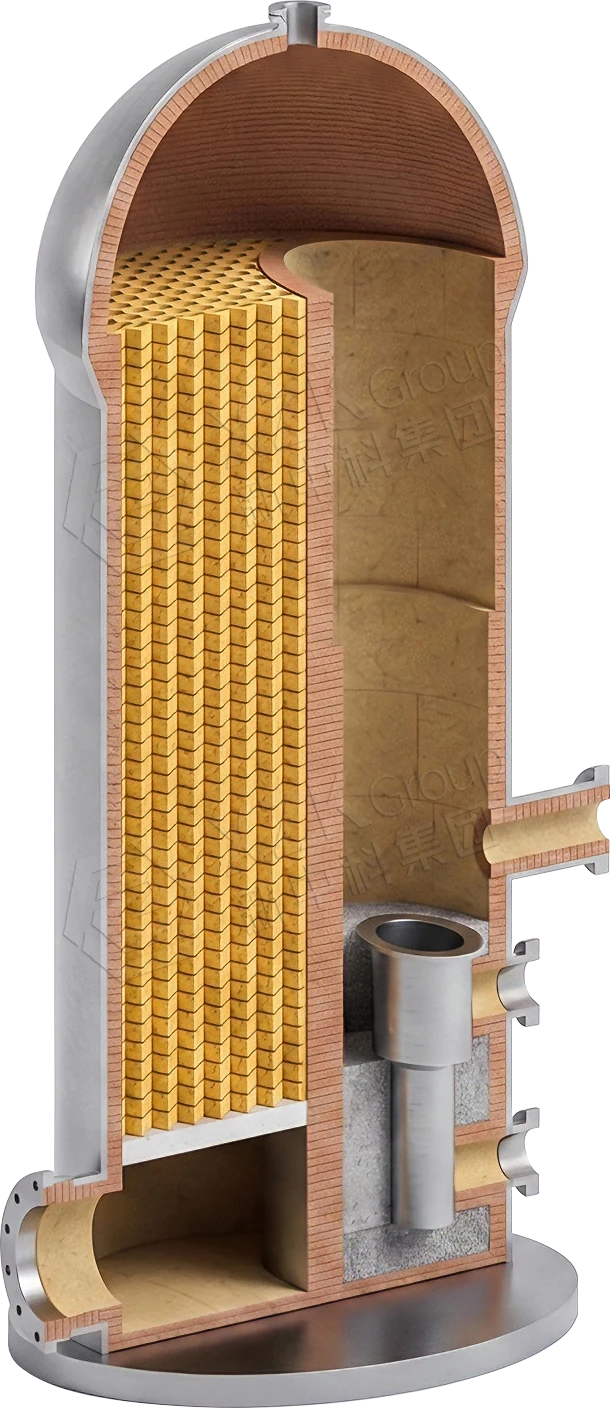

Зонное проектирование футеровки рассчитано на синхронный износ всех рабочих зон агрегата. Нажмите на точку на схеме — строка ниже подсветится.
| # | Зона футеровки | Рекомендуемая марка XZK | Ключевые физико-химические свойства | Механизм работы и выгоды | Запрос |
|---|---|---|---|---|---|
| 1 | Высокотемпературная камера насадки | Андалузитовый кирпич насадки с низкой ползучестью (XZK-DR80) | Al₂O₃ ≥80%, ползучесть ≤0,2% (1400 °C×50 ч), RUL ≥1580 °C | Практически нулевая высокотемпературная ползучесть сохраняет каналы насадки открытыми десятилетиями. | Расчёт |
| 2 | Среднетемпературная насадка | Высокоглинозёмистый кирпич с низкой ползучестью (XZK-RL65) | Al₂O₃ ≥65%, плотность ≥2,10 г/см³, прочность ≥65 МПа, RUL ≥1500 °C | Высокая несущая способность и стойкость к термоудару дымовых газов. | Расчёт |
| 3 | Низкотемпературная нижняя насадка | Плотный шамотный кирпич с низкой ползучестью (XZK-RN42) | Al₂O₃ ≥42%, плотность ≥2,20 г/см³, прочность ≥45 МПа | Высокая теплоаккумулирующая способность и объёмная стабильность при экономичной стоимости. | Расчёт |
| 4 | Купол и горелка воздухонагревателя | Высокочистый динас и муллитовый кирпич | SiO₂ ≥96%, высокая огнеупорность под нагрузкой | Отсутствие скалывания под лучистым теплом факела горелки. | Расчёт |
Воздухонагреватели выводят из работы потому, что они изменили форму, а не потому, что кирпич растворился. Насадка годами несёт вес вышележащего столба при высокой температуре. Если кирпич ползёт, каналы деформируются, расход воздуха падает, теплообмен снижается, и нагреватель приходится разбирать — обычно при том, что бо́льшая часть футеровки химически ещё цела.
Поэтому любое решение по спецификации начинается со скорости ползучести, а затем расходится к термостойкости, огнеупорности и теплоизоляции.
Пиковая температура купола и верхней части насадки задаёт верхнюю марку:
Нет причин вести самую дорогую марку через весь столб насадки. Температура падает с глубиной, поэтому верхние ряды берут премиальный материал с сопротивлением ползучести, средние — силлиманит или высокоглинозёмистую марку среднего класса, нижние — экономичный шамотный кирпич. В масштабе всего нагревателя такое маркирование обычно снимает 15–25% стоимости комплекта без сокращения кампании.
Нагреватели проходят цикл при каждом переключении, и верхние ряды видят наибольшую амплитуду. Подтверждайте термостойкость наряду с ползучестью: кирпич с превосходной ползучестью, но плохой стойкостью к термоудару, будет скалываться в верхних рядах. За рабочей футеровкой теплоизоляция с градиентом плотности снижает температуру кожуха, защищает кожуховую сталь и стабилизирует тепловой градиент; в высокотемпературных зонах изоляции часто задают легковесный динас благодаря его объёмной стабильности.
Тип нагревателя (с внутренней или внешней камерой сгорания, с верхним розжигом), целевую температуру дутья, характер циклов, существующую геометрию насадки или чертёж и целевую кампанию. В ответ вы получите ведомость материалов с маркированием по рядам, данными по ползучести и послойной раскладкой.
XZK поставляет точные зонные комплекты футеровки для «Огнеупорная насадка воздухонагревателя». Каждая марка в матрице выше откалибрована по трём инженерным рычагам: управление тепловым потоком, химическая стойкость и механическое анкерование. Настраивая эти три рычага, мы продлеваем кампанию, сохраняя конкурентоспособный удельный расход огнеупоров на тонну стали.
Каждое предложение по футеровке курирует наш главный инженер, профессор Ши Гань: тепловой баланс, оптимизация раскладки кирпича и проверку допусков при предварительной сборке выполняем собственными силами до отгрузки из Синьми. Результат — кампании футеровки на уровне или выше графиков OEM с измеримой экономией на тонну.
Подтверждённые поставки ведущим металлургическим группам Азии, Европы и Америки.
Миксер 150 т — полный комплект огнеупорных поставок
Ковши ДСП 80–120 т — рабочая футеровка, продувочная пробка и гнездовой кирпич
Шлаковая линия ДСП и шиберная система ковша
Нажмите, чтобы раскрыть ответы наших ведущих инженеров-металлургов.
Основной механизм отказа насадки воздухонагревателя — ползучесть при рабочей температуре: деформация каналов перекрывает поток газа и вынуждает останавливать воздухонагреватель. Андалузитовый кирпич с низкой ползучестью (XZK-DR80, скорость ползучести ≤0,2 % при 1400 °C × 50 ч) и низкоползучий высокоглинозёмистый кирпич (XZK-RL65) специально спроектированы так, чтобы камеры насадки оставались открытыми всю 25-летнюю кампанию.
Помимо сохранения каналов открытыми, наш кирпич для насадки максимизирует теплоаккумулирующую способность и сохраняет объём при термоциклировании. Это позволяет поднять температуру дутья (1200 °C и выше) и ускорить цикл воздухонагревателя, напрямую снижая расход кокса на тонну чугуна.
Да — XZK поставляет насадку готовыми блоками с предварительно изготовленными керамическими прокладками: это резко сокращает трудозатраты на монтаже и исключает ошибки персонала в шаге насадки. Отгружаем как полноразмерными кассетами, так и россыпью с подробными схемами раскладки.
