Основные факторы износа и коррозии: Попеременная эрозия чугуном и шлаком, воздействие реагентов десульфурации, термоциклирование, механические повреждения при чистке и удалении настыли
XZK Group поставляет комплексные огнеупорные решения, рассчитанные на зонные тепловые и химические нагрузки. Каждая форма кирпича, шов мертеля и плотность бетона подобраны так, чтобы износ огнеупоров был равномерным, а остановки на ремонт — синхронными.

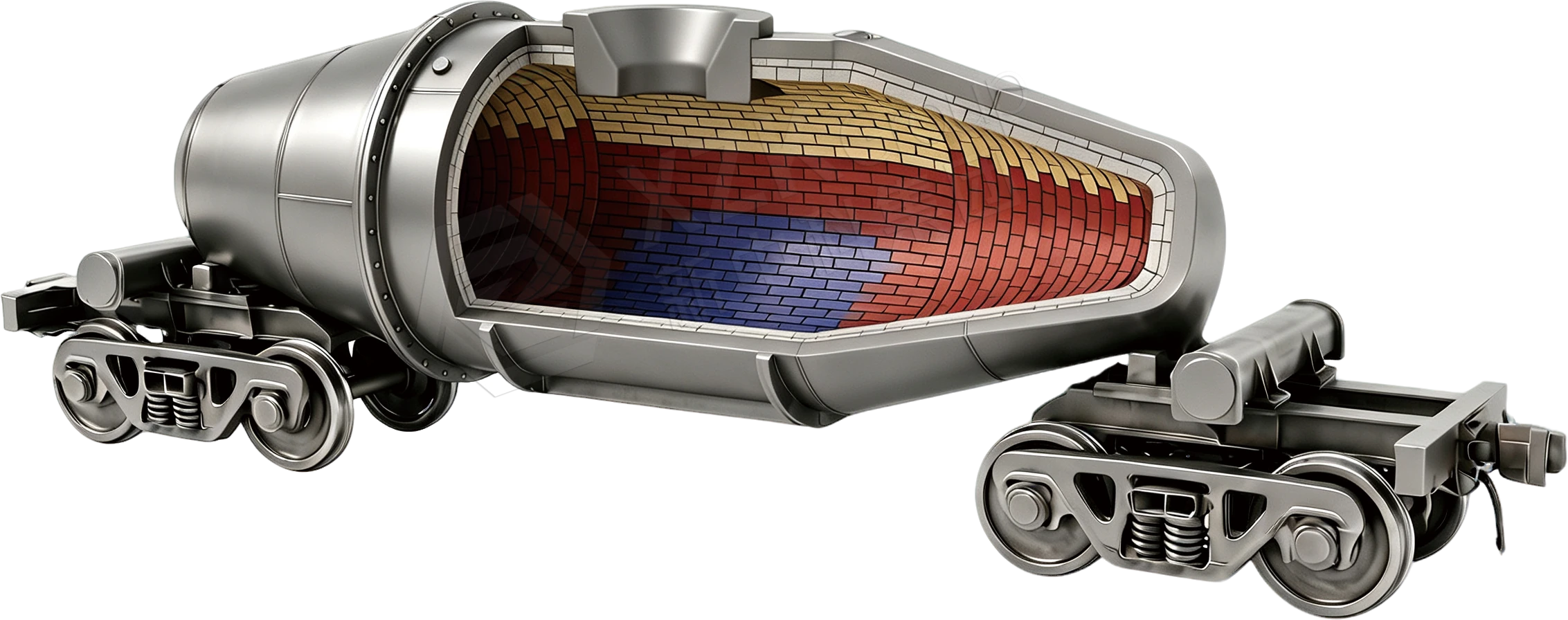

Зонное проектирование футеровки рассчитано на синхронный износ всех рабочих зон агрегата. Нажмите на точку на схеме — строка ниже подсветится.
| # | Зона футеровки | Рекомендуемая марка XZK | Ключевые физико-химические свойства | Механизм работы и выгоды | Запрос |
|---|---|---|---|---|---|
| 1 | Ударная зона и линия шлака миксера | Кирпич ASC (Al₂O₃-SiC-C) XZK-ASC-A/B | Al₂O₃ 53–62%, SiC 11,5–14%, C ≥11,5%, плотность 2,75–2,90 | Графит препятствует проникновению шлака, SiC создаёт барьер окислению и придаёт стойкость к размыву. | Расчёт |
| 2 | Горловина миксера | Высокопрочный бетон для горловины (XZK-Mouth-Cast) | Al₂O₃ ≥70%, прочность при 110 °C ≥25 МПа, предел прочности при изгибе ≥4,5 МПа | Высокая стойкость к механическим ударам от всплесков чугуна и механического съёма шлака. | Расчёт |
| 3 | Главная летка литейного двора | Бетон ASC для главной летки (XZK-Main-Runner) | Al₂O₃ ≥75%, SiC ≥10%, плотность ≥2,92 г/см³, прочность ≥42,96 МПа | Крайне низкий износ на 1000 т чугуна, лёгкая разборка для быстрого холодного ремонта. | Расчёт |
Литейный двор и миксер-чугуновоз стоят по разные стороны одной и той же лётки, но выходят из строя по-разному. Литейный двор — это про пропускную способность: сколько тонн чугуна пройдёт, прежде чем канал потребует замены. Миксер — про цикличность: сколько тепловых и химических циклов выдержит рабочая футеровка, прежде чем растрескается или размоется насквозь.
Литейный двор — это не одна нагрузка. Главный канал несёт весь поток чугуна при самой высокой температуре; боковые чугунные каналы видят высокоскоростной чугун и жёсткий абразивный износ; шлаковые каналы работают с химией шлака почти без чугуна. XZK маркирует соответственно: от XZK-Main-Runner (75% Al₂O₃, 10% SiC, прочность в горячем состоянии ~43 МПа) через XZK-Iron-Runner (30% SiC для максимальной абразивной стойкости) до специальных марок для шлаковых каналов.
Безводная леточная масса замыкает систему, обеспечивая предсказуемое открывание и стабильную длину лётки. На практике качество укладки — количество воды, виброобработка, выдержка, разогрев — влияет на срок кампании сильнее, чем небольшие различия между продуктами.
Футеровка миксера испытывает три одновременные атаки: шлаковую эрозию, термоциклирование на каждом рейсе и химическое воздействие реагентов десульфурации и десиликонизации. Высокоглинозёмистый кирпич отвечает только на первую. ASC (Al₂O₃-SiC-C) отвечает на все три: глинозём за шлакостойкость, карбид кремния за стойкость к эрозии и устойчивость к реагентам, углерод за несмачиваемость и тепловую податливость.
XZK-ASC-A удерживает открытую пористость на уровне 8,5% для максимальной стойкости к проникновению в зоне металла и шлаковом поясе; XZK-ASC-B даёт более высокую плотность (2,90 г/см³) и прочность при сжатии (50 МПа) там, где преобладают эрозия и механические нагрузки. Горловина и устье требуют специальных износостойких форм и бетона для устья, потому что их разрушает механическая очистка, а не коррозия.
Каждый градус, потерянный между печью и сталеплавильным цехом, — это топливо и температура, которые приходится восполнять. Теплоизоляция за рабочим слоем миксера снижает температуру кожуха и тепловые потери и задаётся как градиент плотности, а не одним продуктом.
Схему каналов литейного двора и пропуск по чугуну — либо ёмкость миксера, характер рейсов, практику применения реагентов и способ очистки. В ответ вы получите полную ведомость материалов: бетоны для каналов, леточную массу, рабочие футеровки ASC, изделия для горловины и теплоизоляцию.
XZK поставляет точные зонные комплекты футеровки для «Миксер и летки литейного двора». Каждая марка в матрице выше откалибрована по трём инженерным рычагам: управление тепловым потоком, химическая стойкость и механическое анкерование. Настраивая эти три рычага, мы продлеваем кампанию, сохраняя конкурентоспособный удельный расход огнеупоров на тонну стали.
Каждое предложение по футеровке курирует наш главный инженер, профессор Ши Гань: тепловой баланс, оптимизация раскладки кирпича и проверку допусков при предварительной сборке выполняем собственными силами до отгрузки из Синьми. Результат — кампании футеровки на уровне или выше графиков OEM с измеримой экономией на тонну.
Подтверждённые поставки ведущим металлургическим группам Азии, Европы и Америки.
Миксер 150 т — полный комплект огнеупорных поставок

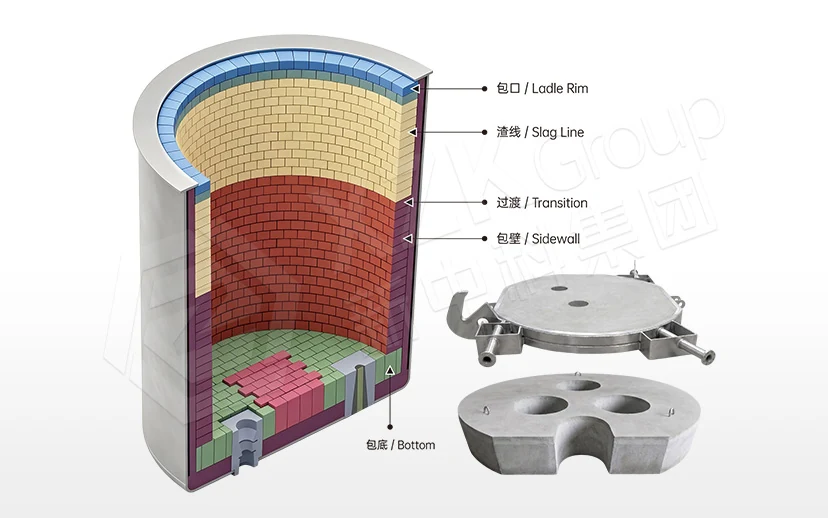

Ковши ДСП 80–120 т — рабочая футеровка, продувочная пробка и гнездовой кирпич
Шлаковая линия ДСП и шиберная система ковша
Нажмите, чтобы раскрыть ответы наших ведущих инженеров-металлургов.
В зоне шлакового пояса миксера конкурируют три механизма отказа: термоудар (на каждом выпуске), размыв чугуном и химическое воздействие основного шлака. Кирпич ASC соединяет лучшее из трёх миров: корунд даёт огнеупорность, SiC — стойкость к окислению и размыву, графит создаёт несмачиваемую границу, физически останавливающую проникновение шлака. Серия XZK-ASC-A/B покрывает 53–62 % Al₂O₃ для ударной зоны и шлакового пояса.
Наш бетон XZK-Main-Runner показывает износ менее 0,8 мм на 1000 т чугуна — по замерам при стандартной химии десульфурации. Для типового главного жёлоба литейного двора на 250 т это свыше 150 000 т чугуна за кампанию.
Все размеры кирпича ASC и бетон для лётки держим на складе — срочные заказы на ремонт литейного двора отгружаем в течение 48 часов с завода в Синьми. Готовые бетонные смеси на нашей безводной связке применяются на площадке сразу, без замеса.
Extreme compressive …
Смотреть 3D-конфигурацию футеровки →
Экстремальная корроз…
Смотреть 3D-конфигурацию футеровки →
Тепловое излучение д…
Смотреть 3D-конфигурацию футеровки →
Высокотемпературное …
Смотреть 3D-конфигурацию футеровки →
Длинные серии заливк…
Смотреть 3D-конфигурацию футеровки →Каждая партия сырья проходит химический анализ. Готовые изделия проверяются на плотность, проходят ультразвуковой неразрушающий контроль и проверку зазоров при предварительной сборке перед упаковкой.
