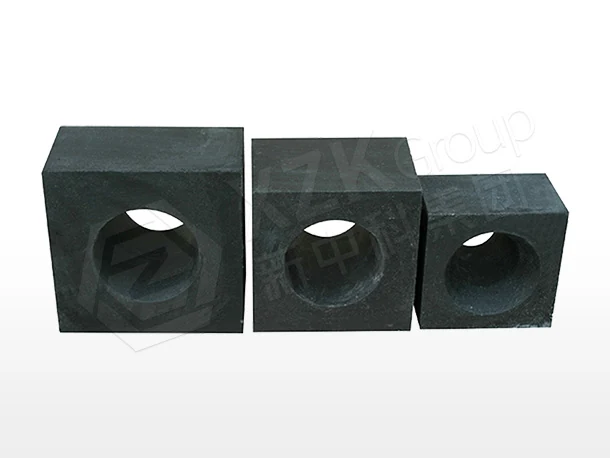

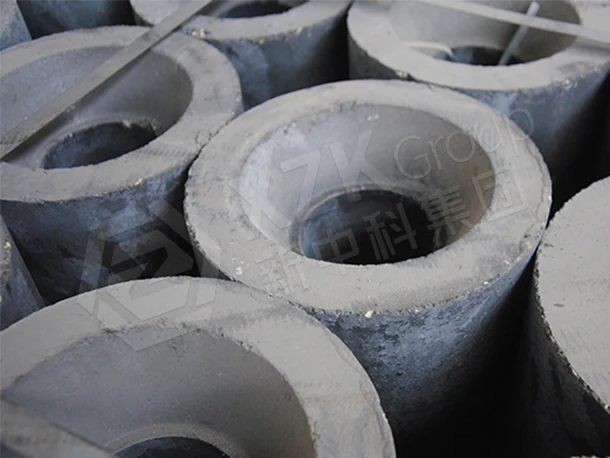

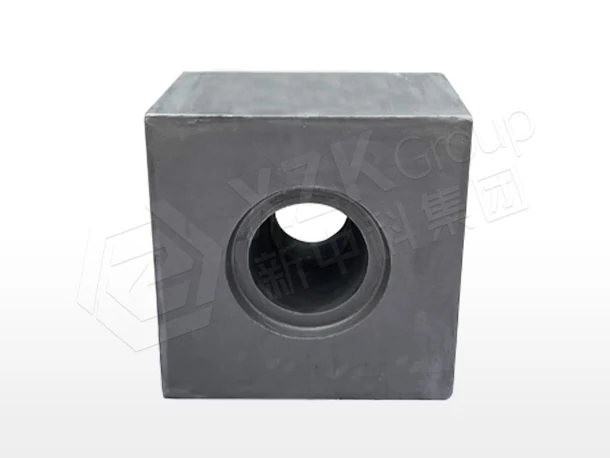

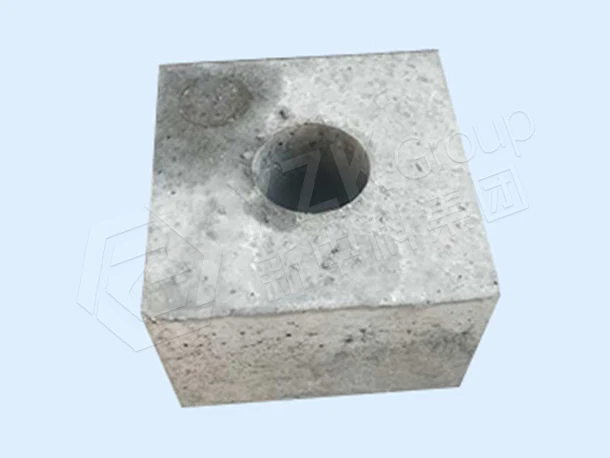

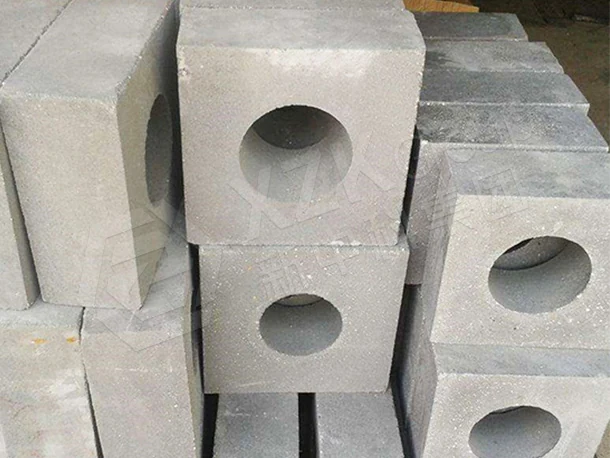

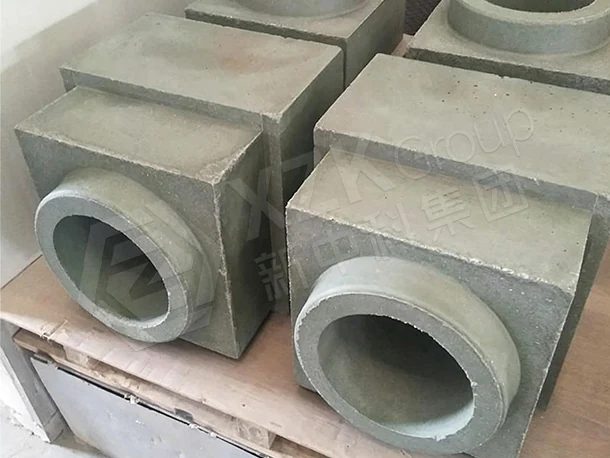

Гнездовой кирпич и седло для узлов стаканов и продувочных пробок ковша

Гнездовые кирпичи и сёдла — наименее заметные элементы ковша и одни из самых ответственных. Они несут узел стакана или продувочной пробки, воспринимают нагрузку столба стали и служат барьером, который не даёт стали найти путь вокруг узла.

Проблема гнезда — это проблема безопасности

Когда гнездовой кирпич садится неправильно, сталь проникает вокруг стакана или пробки. Сначала это проявляется как проблема работы — меньшая стойкость узла, утечка газа, нестабильный расход, — но отказ, к которому это ведёт, серьёзен. Это также одна из наиболее устранимых проблем в ковше, потому что причина здесь размерная, а не металлургическая.

Решение прямое: обработать поверхность гнезда по чертежу стакана или пробки и поставлять кирпич и садящуюся в него деталь согласованным комплектом. Поэтому мы делаем и то, и другое.

Корундошпинелидный как базовый

Корундошпинелидный материал — стандартный материал гнезда, и не без оснований: кажущаяся плотность 3,10 г/см³, открытая пористость 16 %, предел прочности при сжатии 80 МПа и температура начала деформации под нагрузкой ≥1700 °C. Такое сочетание выдерживает механическую нагрузку узла и тепловую нагрузку стали без деформации.

Периклазовые марки (80 % MgO, 2,85 г/см³, 60 МПа) подходят для конкретных марок стали и химии шлака, где глинозём растворялся бы на контактной поверхности — та же логика, что определяет выбор периклазовой кромки чаши у стакана.

Почему температура деформации под нагрузкой, а не огнеупорность

Кирпич гнезда несёт нагрузку при полной температуре стали в течение всей плавки. Огнеупорность, измеренная без нагрузки, показывает, когда материал размягчается под собственным весом; температура деформации под нагрузкой показывает, когда он размягчается, неся узел. Именно второе определяет, остаётся ли гнездо закрытым, поэтому мы публикуем температуру деформации под нагрузкой ≥1700 °C для обеих химий.

Поставка

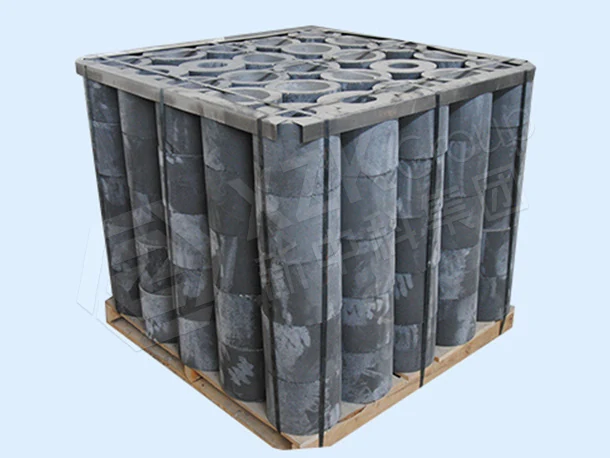

Цена указывается за комплект, обычно от 100–300 шт., срок — 20–35 дней с момента согласования чертежа. Поверхности гнезда шлифуются по чертежу, протоколы размерного контроля и данные партийных испытаний отгружаются с каждым заказом. Полные узлы — кирпич, стакан и пробка — поставляются согласованными комплектами.

Место этой марки в системе футеровки

Огнеупоры контроля потока расходуются по графику МНЛЗ, поэтому спецификация здесь не меньше касается размерной повторяемости и взаимозаменяемости с вашим существующим механизмом, чем состава. Плита или защитная труба, которая садится правильно, но отличается на миллиметр от партии к партии, обходится дороже из-за прорывов, чем экономит на цене за единицу.

XZK поставляет гнездовой кирпич (седло) как одну зону зонного комплекта, а не как отдельную позицию: марки, которые обычно закладываются рядом, среди них продувочная пробка, описаны на странице функциональные огнеупоры для непрерывной разливки стали, а архитектура агрегата — где начинается и заканчивается каждая зона и какой механизм фактически ограничивает кампанию — изложена на странице сталеразливочный ковш и RH/VD.

О полной программе агрегата, построенной на материале этого класса, включая обследование износа, которое определило зонирование, см. проект программа RH-дегазатора, патрубков и контроля потока ковша JFE Steel.
