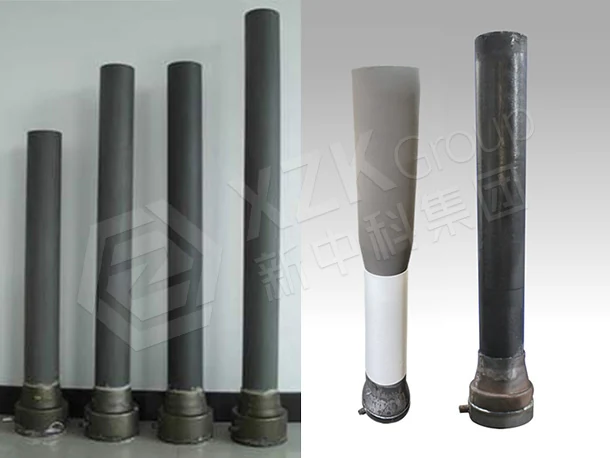

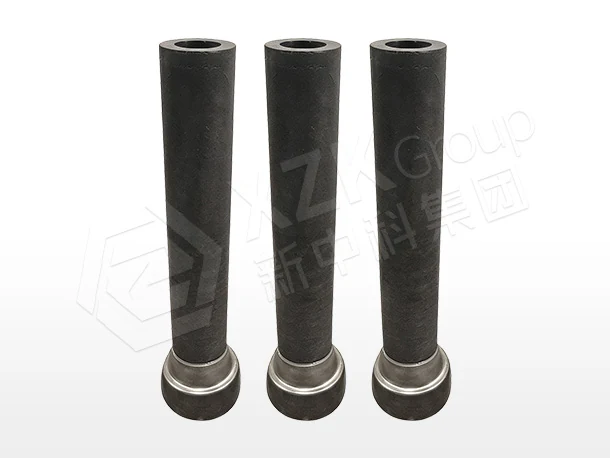

Защитная труба с циркониевым поясом линии шлака для серийной разливки
Корпус Al₂O₃ ≥40–45% · линия шлака ZrO₂ ≥55% · C+SiC 22–25% · плотность ≥2,25–3,00 г/см³ · прочность ≥10–22 МПа · термостойкость ≥5 циклов.
Характеристики Защитная труба от XZK
Изготавливается строго по металлургическим стандартам ASTM, ISO и YB/T.
| Показатель | XZK-CLTZ (корпус) | XZK-CLTZ (шлаковая линия) | XZK-CLTA (корпус) | XZK-CLTA (шлаковая линия) |
|---|---|---|---|---|
| Al₂O₃ (%) ≥ | 45,0 | — | 40,0 | 50,0 |
| SiO₂ (%) ≤ | 20,0 | — | 20,0 | 10,0 |
| C + SiC (%) ≥ | 25,0 | ≤ 18,0 | 25,0 | 22,0 |
| ZrO₂ (%) ≥ | — | 55,0 | — | — |
| Предел прочности при сжатии (МПа) ≥ | 22 | 10 | 22 | 22 |
| Предел прочности при изгибе (холодный) (МПа) ≥ | 6 | 4 | 6 | 6 |
| Открытая пористость (%) ≤ | 20,0 | 19,0 | 23,0 | 20,0 |
| Кажущаяся плотность (г/см³) ≥ | 2,30 | 3,00 | 2,25 | 2,30 |
| Термостойкость (1100 °C water, cycles) ≥ | 5 | 5 | 5 | 5 |
Значения — типичные производственные средние, а не гарантированные минимумы. На каждую партию выдаётся сертификат анализа; по запросу возможна независимая инспекция (SGS / BV / TÜV).
| Показатель из таблицы выше | ASTM | ISO | GB/T |
|---|---|---|---|
| Химический состав — Al₂O₃, SiO₂, Fe₂O₃, TiO₂, оксиды щелочных металлов | ASTM C573 | ISO 12677 | GB/T 6900 |
| Содержание углерода / SiC (для углеродсодержащих марок) | ASTM C571 | — | GB/T 17732 |
| Открытая пористость и кажущаяся плотность | ASTM C20 | ISO 5017 | GB/T 2997 |
| Предел прочности при сжатии | ASTM C133 | ISO 10059-1 | GB/T 5072 |
| Предел прочности при изгибе в горячем состоянии (для углеродсодержащих марок) | ASTM C1099 | ISO 5013 | GB/T 13243 |
| Термостойкость | ASTM C1171 | — | GB/T 30873 |
Каждое значение в таблицах выше определено методом, указанным в этой справочной таблице, и метод указывается в сертификате анализа партии. Если для свойства нет прямого аналога в ISO, в качестве эталонного применяется метод ASTM или GB/T, что и указывается. По запросу возможна независимая проверка (SGS / BV / TÜV).
О компании XZK Защитная труба
Защитные трубы — их также называют длинными стаканами — выполняют сразу две задачи. Механически они несут струю стали из ковша в промежуточный ковш. Металлургически они изолируют эту струю от воздуха, а это функция чистоты стали, а не огнеупора. Обе задачи важны, и отказывают они в разных местах.
Трубу завершает шлаковый пояс, а не корпус
На длинной серии корпус трубы редко бывает проблемой. Износ сосредоточен в узком поясе на шлаковой линии, где труба проходит через слой шлака в промежуточном ковше. Этот пояс растворяется, утоньшается, и в итоге трубу приходится менять — независимо от того, сколько материала корпуса осталось.
XZK-CLTZ решает это напрямую: пояс из 55 % ZrO₂ на шлаковой линии с плотностью 3,00 г/см³, связанный в глинозёмоуглеродистом корпусе. Диоксид циркония противостоит растворению в шлаковом поясе гораздо лучше глинозёмоуглеродистого материала, и дополнительные затраты обычно окупаются за счёт дополнительных плавок на трубу.
Как читать две марки
- XZK-CLTZ — глинозёмоуглеродистый корпус (45 % Al₂O₃, предел прочности при сжатии 22 МПа) со шлаковым поясом из диоксида циркония (ZrO₂ ≥55 %). Для агрессивного шлака и длинных серий.
- XZK-CLTA — полностью глинозёмоуглеродистая, с более глинозёмистым участком шлаковой линии (50 % Al₂O₃). Для менее тяжёлых условий, где пояс из диоксида циркония не оправдан.
Качество стали — часть спецификации
Открытая струя поглощает азот и кислород из воздуха и вызывает вторичное окисление стали, что далее проявляется как неметаллические включения. Разливка с правильной защитой струи измеримо снижает прирост азота. Если требования к чистоте стали на вашем заводе жёсткие, защитная труба — часть системы качества, а не просто расходуемый материал.
Без предварительного нагрева
Трубы без предварительного нагрева убирают эту операцию и сопутствующий ей термический удар. Для заводов с плотным оборотом ковшей или без выделенных мощностей предварительного нагрева это экономит время на каждой серии и устраняет частую причину растрескивания при запуске. Часто это стоит больше, чем предполагает разница в цене материала.
Поставка
Цена указывается за комплект, обычно от 200–500 шт., срок — 20–35 дней с момента согласования чертежа. Длины, профили канала и положение пояса изготавливаются по чертежу, чтобы труба соответствовала вашей геометрии «ковш — промежуточный ковш». Протоколы размерного контроля и данные партийных испытаний отгружаются с каждым заказом.
Место этой марки в системе футеровки
Огнеупоры контроля потока расходуются по графику МНЛЗ, поэтому спецификация здесь не меньше касается размерной повторяемости и взаимозаменяемости с вашим существующим механизмом, чем состава. Плита или защитная труба, которая садится правильно, но отличается на миллиметр от партии к партии, обходится дороже из-за прорывов, чем экономит на цене за единицу.

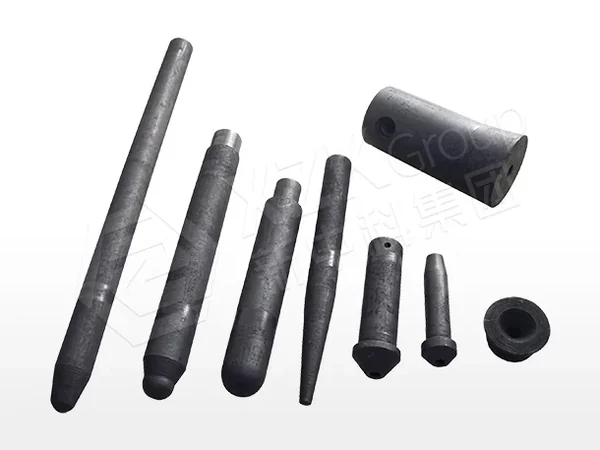

XZK поставляет защитную трубу (длинный стакан) как одну зону зонного комплекта, а не как отдельную позицию: марки, которые обычно закладываются рядом, среди них стопор-моноблок, описаны на странице функциональные огнеупоры для непрерывной разливки стали, а архитектура агрегата — где начинается и заканчивается каждая зона и какой механизм фактически ограничивает кампанию — изложена на страницах контроль потока в промежуточном ковше и сталеразливочный ковш и RH/VD.
Данные кампании, измеренные на футеровке этого класса, включая профиль износа, определивший выбор марки, опубликованы в проекте программа контроля потока слябовой МНЛЗ Colakoglu Metalurji.

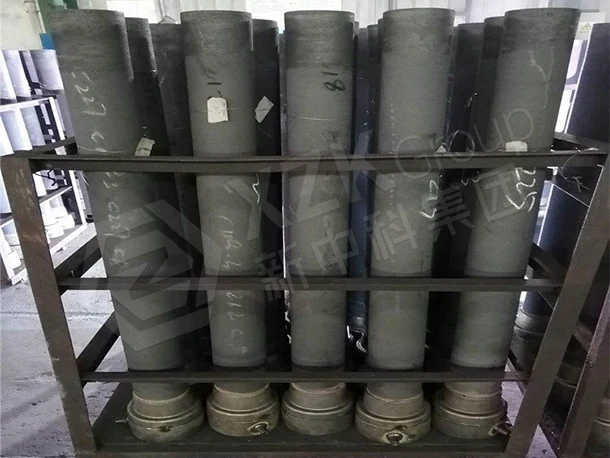

Защитная труба — производство и сценарии применения
Сырьё премиум-класса, прессование на станках с ЧПУ, высокотемпературный обжиг и монтаж на площадке.
Преимущества выбора Защитная труба от XZK
Циркониевый пояс там, где атакует шлак
Линия шлака — самая быстроизнашиваемая часть защитной трубы. Пояс с 55% ZrO₂ противостоит растворению в зоне шлака значительно лучше алюмоуглеродистого корпуса, и дополнительные затраты обычно окупаются удлинением серии.
Защищает сталь от вторичного окисления
Труба герметизирует струю между ковшом и промежуточным ковшом, предотвращая поглощение воздуха и насыщение азотом. Это функция качества стали в не меньшей степени, чем огнеупора.
Опция без прогрева
Трубы без прогрева убирают операцию нагрева и связанный с ней риск термоудара, сокращая оборот на заводах с плотным циклом ковшей.
Изготовление под вашу геометрию
Длины, профили канала и положение пояса изготавливаются по чертежу, чтобы труба соответствовала вашей геометрии «ковш — ПК», а не требовала компромисса.
Применение Защитная труба
Подтверждённая работа в различных высокотемпературных промышленных агрегатах.
Защита струи «ковш — промежуточный ковш»
Герметичная разливка между ковшом и ПК на слябовых, блюмовых и сортовых МНЛЗ.
Длинные серии разливки
Многослойные серии, где ограничивающим фактором становится эрозия пояса линии шлака, а не износ корпуса.
Заводы с быстрым оборотом
Производства, использующие исполнения без прогрева для сокращения оборота ковша.
Более 400 агрегатов доверяют огнеупорам XZK
Свыше 75 % наших зарубежных клиентов из металлургии и промышленных печей продолжают многолетнее долгосрочное сотрудничество.
Циркониевый пояс и стал тем изменением, которое позволило удлинить серию. Именно износ шлакового пояса был причиной остановки.
Трубы без прогрева сократили наш оборот, и мы перестали видеть трещины при запуске.
Насыщение азотом заметно снизилось, как только у нас появилась правильно герметизированная система защиты струи.
Каждая труба пришла по чертежу с протоколами размеров. Проблем с посадкой не было.
Частые инженерные вопросы
Нажмите на вопрос, чтобы раскрыть ответ; одновременно показывается один ответ.
Когда оправдано задавать циркониевый пояс по шлаковому поясу?
На длинных сериях и на агрессивных или высокомарганцевых шлаках. Службу защитной трубы обычно завершает растворение по шлаковому поясу, а не износ тела, поэтому пояс с ZrO₂ 55 % в этом месте окупается дополнительными плавками на трубу.
В чём разница между XZK-CLTZ и XZK-CLTA?
У CLTZ есть циркониевый пояс по шлаковому поясу (ZrO₂ ≥55 %, плотность 3,00 г/см³) при глинозёмоуглеродистом теле. CLTA — полностью глинозёмоуглеродистая конструкция с более глинозёмистым участком шлакового пояса (Al₂O₃ 50 %) вместо циркониевого пояса. CLTZ — для агрессивного шлака и длинных серий; CLTA — где нагрузка умереннее.
Поставляете ли вы трубы без прогрева?
Да. Конструкции без прогрева убирают этап прогрева, сокращают оборот и устраняют частую причину термоударных повреждений. Они подходят производствам с жёстким оборотом ковша или без отдельных станций прогрева.
Почему защитная труба влияет на качество стали?
Незагерметизированная струя поглощает воздух, что означает насыщение азотом и кислородом и вторичное окисление стали. В дальнейшем это проявляется включениями. Защита струи — это в такой же мере мера по чистоте стали, как и элемент футеровки.
Каков минимальный заказ и сроки?
Считается комплектами, обычно минимум 200–500 изделий, срок изготовления 20–35 дней с момента согласования чертежа.
Какая документация предоставляется?
Протоколы контроля размеров, партийные данные физических и химических испытаний и сертификаты на материал. Возможна инспекция третьей стороной.
Можете подстроиться под существующую геометрию трубы?
Да. Пришлите чертёж или образец — воспроизведём длину, профиль канала и положение пояса либо предложим улучшение.
Как упаковываются трубы?

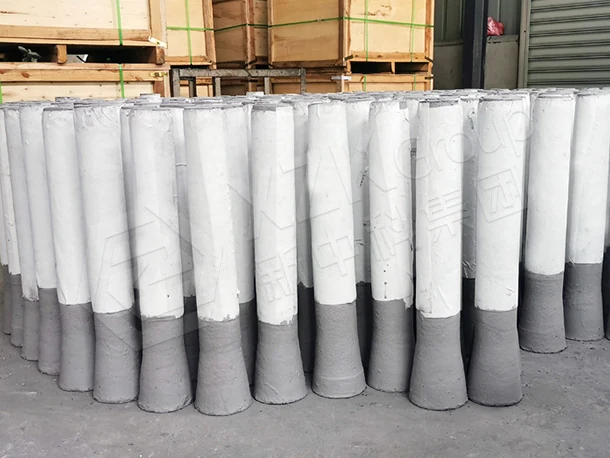

Поштучно в коробках с формованной защитой, на паллетах по ISPM-15 (термообработка) с влагобарьерной упаковкой; для длительных морских переходов доступен осушитель.
