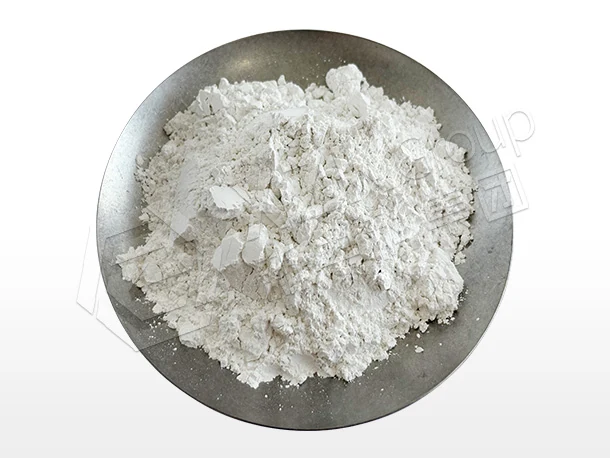

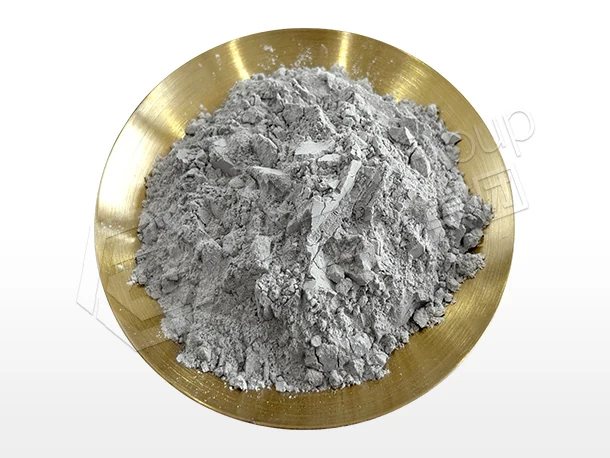

Глинозёмистый огнеупорный цемент — CA50 (A600 / A700 / A900), марки CA70 и CA80
Al₂O₃ 50–80% · прочность 1 сут ≥40–60 МПа · начало схватывания ≥45 мин — регулируемое схватывание для бетонов и торкрет-масс.
Характеристики Огнеупорный цемент от XZK
Изготавливается строго по металлургическим стандартам ASTM, ISO и YB/T.
| Семейство | Марки | Al₂O₃ (%) | Время жизнеспособности | 1 d CCS (МПа) | Типичное применение |
|---|---|---|---|---|---|
| серия CA50 | A600 A700 A900 | ≥50,0 ≥50,0 ≥53,0 | Умеренная Умеренная Более длинная | ≥40 ≥50 ≥70 | Огнеупорные бетоны, мертели и торкрет-массы общего назначения; A900 — для быстрого оборота опалубки и повышенной ранней прочности |
| серия CA70 | CA70 CA70W CA70S | ≥68 ≥68 ≥68 | Умеренная Короткая Более длинная | ≥30 ≥30 ≥30 | Низкоцементные и ультранизкоцементные бетоны; CA70W — для быстрого оборота форм, CA70S — для крупных медленно твердеющих заливок |
| серия CA80 | CA75 CA80 CA80S | ≥73 ≥77 ≥77 | Умеренная Короткая Более длинная | ≥25 ≥25 ≥25 | Бетоны и изделия максимальной огнеупорности; стальковш, промежуточный ковш и свод ДСП |
| Показатель | A600 | A700 | A900 | |||
|---|---|---|---|---|---|---|
| Обычный диапазон | Предел по спецификации | Обычный диапазон | Предел по спецификации | Обычный диапазон | Предел по спецификации | |
| Время жизнеспособности | Умеренная | Умеренная | Более длинная | |||
| Химический состав (%) | ||||||
| SiO₂ | 7,8–8,3 | ≤9,0 | 7,0–7,5 | ≤8,0 | 5,0–5,5 | ≤6,0 |
| Al₂O₃ | 50,0–51,0 | ≥50,0 | 50,5–51,5 | ≥50,0 | 53,5–54,5 | ≥53,0 |
| Fe₂O₃ | 1,5–2,5 | ≤3,0 | 1,5–2,5 | ≤3,0 | 1,5–2,0 | ≤3,0 |
| R₂O | – | ≤0,5 | – | ≤0,5 | – | ≤0,5 |
| S⁻ | – | ≤0,2 | – | ≤0,2 | – | ≤0,2 |
| Cl⁻ | – | ≤0,06 | – | ≤0,06 | – | ≤0,06 |
| Тонкость помола | ||||||
| 325M (%) | – | ≤20 | – | ≤15 | – | ≤8 |
| Удельная поверхность (m²/kg) | – | ≥320 | – | ≥350 | – | ≥380 |
| Время схватывания (мин) | ||||||
| Начало схватывания (IS) | 50–120 | ≥30 | 50–120 | ≥30 | 150–210 | ≥150 |
| Конец схватывания | 90–180 | ≤360 | 120–210 | ≤360 | 210–300 | ≤360 |
| Flexural strength (МПа) | ||||||
| 1 d | – | ≥5,5 | – | ≥6,5 | – | ≥8,5 |
| 3 d | – | ≥6,5 | – | ≥7,5 | – | ≥9,5 |
| Прочность при сжатии (МПа) | ||||||
| 1 d | 45–55 | ≥40 | 50–60 | ≥50 | 70–75 | ≥70 |
| 3 d | 50–60 | ≥50 | 60–65 | ≥60 | 80–85 | ≥80 |
| Показатель | CA70 | CA70W | CA70S | |||
|---|---|---|---|---|---|---|
| Обычный диапазон | Предел по спецификации | Обычный диапазон | Предел по спецификации | Обычный диапазон | Предел по спецификации | |
| Время жизнеспособности | Умеренная | Короткая | Более длинная | |||
| Химический состав (%) | ||||||
| SiO₂ | 0,2–0,7 | ≤1,0 | 0,2–0,7 | ≤1,0 | 0,2–0,7 | ≤1,0 |
| Al₂O₃ | 68,5–70,5 | ≥68 | 68,5–70,5 | ≥68 | 68,5–70,5 | ≥68 |
| Fe₂O₃ | 0,1–0,5 | ≤0,7 | 0,1–0,5 | ≤0,7 | 0,1–0,5 | ≤0,7 |
| CaO | 28,5–29,5 | – | 28,5–29,5 | – | 28,5–29,5 | – |
| R₂O | – | ≤0,4 | – | ≤0,4 | – | ≤0,4 |
| S⁻ | – | ≤0,1 | – | ≤0,1 | – | ≤0,1 |
| Cl⁻ | – | ≤0,06 | – | ≤0,06 | – | ≤0,06 |
| Тонкость помола | ||||||
| d50 (µm) | 11–14 | ≤14 | 7–10 | ≤10 | 11–14 | ≤14 |
| 325M (%) | – | ≤8,0 | – | ≤5,0 | – | ≤8,0 |
| Удельная поверхность (m²/kg) | 380–420 | ≥350 | 400–450 | ≥400 | 380–420 | ≥350 |
| Время схватывания (мин) | ||||||
| Начало схватывания (IS) | 180–240 | ≥150 | 60–120 | ≥30 | 240–270 | ≥180 |
| Конец схватывания | 240–300 | ≤360 | 120–180 | ≤240 | 300–360 | ≤360 |
| Flexural strength (МПа) | ||||||
| 1 d | 9,0–11,0 | ≥5,0 | 9,0–11,0 | ≥5,0 | 8,0–11,0 | ≥5,0 |
| 3 d | 11,0–12,0 | ≥6,0 | 11,0–12,0 | ≥6,0 | 11,0–12,0 | ≥6,0 |
| Прочность при сжатии (МПа) | ||||||
| 1 d | 45–55 | ≥30 | 45–55 | ≥30 | 45–55 | ≥30 |
| 3 d | 55–65 | ≥40 | 55–65 | ≥40 | 60–70 | ≥40 |
| Показатель | CA75 | CA80 | CA80S | |||
|---|---|---|---|---|---|---|
| Обычный диапазон | Предел по спецификации | Обычный диапазон | Предел по спецификации | Обычный диапазон | Предел по спецификации | |
| Время жизнеспособности | Умеренная | Короткая | Более длинная | |||
| Химический состав (%) | ||||||
| SiO₂ | 0,1–0,4 | ≤0,5 | 0,1–0,4 | ≤0,5 | 0,1–0,4 | ≤0,5 |
| Al₂O₃ | 73,5–75,5 | ≥73 | 78,0–80,0 | ≥77 | 78,0–80,0 | ≥77 |
| Fe₂O₃ | 0,1–0,4 | ≤0,5 | 0,1–0,4 | ≤0,5 | 0,1–0,4 | ≤0,5 |
| CaO | 21,0–23,0 | – | 18,5–20,5 | – | 18,5–20,5 | – |
| R₂O | – | ≤0,4 | – | ≤0,4 | – | ≤0,4 |
| S⁻ | – | ≤0,1 | – | ≤0,1 | – | ≤0,1 |
| Cl⁻ | – | ≤0,06 | – | ≤0,06 | – | ≤0,06 |
| Тонкость помола | ||||||
| d50 (µm) | 6–9 | ≤10 | 5–8 | ≤9 | 5–8 | ≤9 |
| 325M (%) | – | ≤5,0 | – | ≤5,0 | – | ≤5,0 |
| Удельная поверхность (m²/kg) | 420–480 | ≥400 | 450–500 | ≥450 | 450–500 | ≥450 |
| Время схватывания (мин) | ||||||
| Начало схватывания (IS) | 150–200 | ≥150 | 150–210 | ≥150 | 210–270 | ≥180 |
| Конец схватывания | 240–300 | ≤360 | 210–270 | ≤300 | 260–320 | ≤360 |
| Flexural strength (МПа) | ||||||
| 1 d | 6,5–8,5 | ≥4,0 | 6,0–8,0 | ≥4,0 | 5,5–7,5 | ≥4,0 |
| 3 d | 8,5–10,5 | ≥5,0 | 7,0–9,0 | ≥5,0 | 7,0–9,0 | ≥5,0 |
| Прочность при сжатии (МПа) | ||||||
| 1 d | 42–52 | ≥25 | 40–50 | ≥25 | 35–45 | ≥25 |
| 3 d | 52–62 | ≥30 | 50–60 | ≥30 | 50–60 | ≥30 |
О компании XZK Огнеупорный цемент
Алюминатный цемент (CAC) — гидравлическое связующее, которое позволяет огнеупорному бетону, мертелю или торкрет-массе схватываться и набирать прочность без обжига. По массе он составляет небольшую долю любой смеси и определяет большую часть того, что эта смесь делает в первые 24 часа, — именно тогда неудачный выбор связующего оборачивается растрескавшейся футеровкой, медленным набором прочности или изделием, так и не достигающим проектных свойств.
XZK поставляет девять стандартных марок по трём глинозёмистым семействам: серия CA50 (A600, A700, A900), серия CA70 (CA70, CA70W, CA70S) и серия CA80 (CA75, CA80, CA80S), испытанных в соответствии с GB/T 201-2015. Содержание глинозёма составляет от 50 % до 80 % и охватывает огнеупорные бетоны, мертели, торкрет-массы и предварительно формуемые изделия для чёрной металлургии.
Почему алюминатный, а не портландцемент
Обычный портландцемент нельзя применять в огнеупорной смеси. Его продукты гидратации разлагаются при температуре в несколько сотен градусов, выделяя воду и теряя прочность именно там, где футеровка должна держаться. Алюминатный цемент гидратируется в фазы, которые превращаются, а не разлагаются, и сохраняет целостность вплоть до температурного диапазона, где в работу вступает керамическая связка. Именно поэтому эта категория существует как отдельный продукт.
Три семейства и что их в действительности разделяет
Более высокое содержание глинозёма не означает автоматически лучший результат. Что меняется при переходе вверх по сериям:
- Огнеупорность и максимальная рабочая температура растут с содержанием глинозёма. Серия CA50 несёт нагрузку общего назначения; марки CA80 обеспечивают самые высокотемпературные бетоны и предварительно формуемые изделия.
- Время схватывания и жизнеспособности смещается. Серия CA50 — семейство общего назначения с умеренным схватыванием. CA70 и CA80 выпускаются каждый в трёх вариантах по жизнеспособности: марка с коротким временем (W) для быстрой оборачиваемости форм, стандартная марка и марка с удлинённым временем (S) для крупных заливок, где бетонирование занимает часы.
- Ранняя прочность растёт круто. A900 достигает ≥70 МПа при сжатии за сутки против ≥40 МПа у A600 — это определяет, как быстро можно снять опалубку и вернуть узел в службу.
- Стоимость растёт с содержанием глинозёма. Применение премиальной марки в смеси, которая никогда не увидит температур, оправдывающих её, — это потраченные впустую деньги, а применение низкой марки там, где огнеупорность является определяющей, — это отложенный отказ футеровки.
Выбор варианта по жизнеспособности
Варианты W и S существуют потому, что укладка крупного бетона занимает время. Марка с коротким временем, залитая в днище 20-тонного ковша, начнёт схватываться до окончания заливки; марка с удлинённым временем в небольшом предварительно формуемом изделии замедлит оборачиваемость форм без всякой пользы. Выбирайте по продолжительности укладки и графику снятия опалубки — сообщите нам и то и другое, и мы укажем подходящий вариант, а не будем по умолчанию предлагать стандартную марку. Учтите, что внутри семейства марки W и S различаются поведением при схватывании и тонкостью помола, а не химическим составом: пределы по SiO₂, Al₂O₃, CaO и примесям остаются одинаковыми для всех трёх вариантов.
Применение в смеси
Содержание цемента, количество воды и режим выдержки взаимодействуют, и обе распространённые ошибки предотвратимы при наличии правильных цифр:
- Содержание цемента. Больше цемента повышает CaO в системе и снижает огнеупорность готовой футеровки. Низкоцементные и сверхнизкоцементные бетоны существуют именно по этой причине, и семейства CA70 и CA80 — это марки, применяемые в них.
- Количество воды. Больше воды повышает пористость и снижает прочность в любом возрасте. Технический лист предполагает заявленную водопотребность; её превышение обесценивает те показатели, которые вы задали.
- Выдержка и сушка. CAC чувствителен к температуре выдержки и к режиму сушки. Быстрая сушка толстого сечения запирает пар и вызывает взрывообразное скалывание, поэтому график нагрева является частью спецификации, а не переменной площадки.
Если вы разрабатываете бетон, сообщите целевую рабочую температуру и способ укладки. Мы порекомендуем марку и укажем практический диапазон ввода цемента, вместо того чтобы оставлять вас подбирать его опытным путём.
Поставка и хранение
Минимальный заказ 5 тонн, срок отгрузки 7–14 дней по маркам. Данные испытаний охватывают химический состав, тонкость помола, время схватывания и прочность в возрасте 1 и 3 суток, с сертификатом анализа на каждую партию. Алюминатный цемент чувствителен к влаге: храните его в сухом герметичном виде и используйте в пределах заявленного срока хранения. Мешок, набравший влагу, схватится непредсказуемо — утилизируйте его, а не рискуйте футеровкой. Независимая инспекция (SGS / BV / TÜV) может быть организована.
Огнеупорный цемент — производство и сценарии применения
Сырьё премиум-класса, прессование на станках с ЧПУ, высокотемпературный обжиг и монтаж на площадке.
Преимущества выбора Огнеупорный цемент от XZK
Девять марок в трёх глинозёмистых семействах
CA50 (A600/A700/A900), CA70 (CA70/CA70W/CA70S) и CA80 (CA75/CA80/CA80S): связующее подбирается под рабочую температуру и график укладки, а не по принципу «что есть на складе».
Варианты по времени переработки под ваш монтаж
Марки W и S существуют потому, что укладка крупного бетонного массива занимает время. Марка с коротким временем схватывания в большом объёме схватится до окончания укладки; марка с длинным в малом изделии зря занимает опалубку. Выбирайте по длительности, не по привычке.
Полный набор свойств по GB/T 201-2015
Химия, тонкость помола (d50, 325M, удельная поверхность), сроки схватывания, прочность на изгиб и сжатие через 1 и 3 суток — на каждой партии.
Ранняя прочность, которую можно планировать
A900 даёт ≥70 МПа на сжатие через сутки против ≥40 МПа у A600: именно это определяет, как быстро можно снять опалубку.
Применение Огнеупорный цемент
Подтверждённая работа в различных высокотемпературных промышленных агрегатах.
Бетонные футеровки
В качестве гидравлического связующего в обычных, низкоцементных и ультранизкоцементных бетонах для футеровки ковшей, промежуточных ковшей, сводов ДСП и печей.
Огнеупорные мертели
Обеспечивает прочность воздушно-твердеющих марок мертеля при комнатной температуре.
Торкрет-массы и набрызг-бетон
Связующее для торкрет-масс, где скорость набора ранней прочности определяет, как быстро ремонт вернётся в работу.
Готовые изделия
Для бетонных блоков и изделий, которые должны набрать монтажную прочность до попадания в печь.
Более 400 агрегатов доверяют огнеупорам XZK
Свыше 75 % наших зарубежных клиентов из металлургии и промышленных печей продолжают многолетнее долгосрочное сотрудничество.
Мы применяли марку выше, чем оправдывала рабочая температура. Приведение марки в соответствие с задачей снизило стоимость без потери стойкости футеровки.
Время схватывания было стабильным от поставки к поставке, поэтому наш график укладки стал предсказуемым. Именно с этим были главные проблемы у прежнего поставщика.
Данные испытаний пришли с партией и включали сроки схватывания при наших условиях выдержки, что сделало подбор состава простым.
Нам был нужен вариант с длительным временем переработки для сифонной разливки на 20 т. Он у них был, и они сказали, какую марку взять, вместо того чтобы продать стандартную.
Частые инженерные вопросы
Нажмите на вопрос, чтобы раскрыть ответ; одновременно показывается один ответ.
Огнеупорный цемент — это то же самое, что обычный цемент?
Нет, и они не взаимозаменяемы. Портландцемент нельзя применять в огнеупорной смеси: его продукты гидратации разрушаются уже при нескольких сотнях градусов, и футеровка теряет прочность именно там, где она нужнее всего. Огнеупорный цемент имеет глинозёмисто-кальциевую основу (CAC) и гидратируется в фазы, которые преобразуются, а не разлагаются.
Какое из трёх семейств применять?
Зависит от рабочей температуры и графика укладки. CA50 — семейство общего назначения для обычных бетонов и мертелей. CA70 подходит для низкоцементных и ультранизкоцементных бетонов, где содержание CaO нужно удерживать низким. CA80 обеспечивает самые огнеупорные бетоны и готовые изделия. Назовите рабочую температуру — порекомендуем семейство.
В чём разница между стандартной, W и S марками?
Во времени переработки. Внутри семейства химия идентична — пределы по SiO₂, Al₂O₃, CaO и примесям не меняются. Меняется поведение при схватывании и тонкость помола: марка W схватывается быстрее всего для быстрого оборота опалубки, стандартная — посередине, а марка S даёт самое длинное время переработки для больших объёмов, когда укладка занимает часы.
Как выбрать между A600, A700 и A900?
Главным образом по ранней прочности и времени переработки. A600 — стандартная марка общего назначения; A700 имеет более высокую суточную прочность на сжатие; A900 даёт наибольшую раннюю прочность (≥70 МПа за сутки) при более длительном схватывании. Если опалубку нужно снять быстро, более высокие марки окупают свою стоимость; если нет — не окупают.
Сколько цемента должно входить в бетон?
Это решение по составу смеси, и оно взаимодействует с водопотреблением. Больше цемента повышает CaO в системе и снижает огнеупорность готовой футеровки; больше воды повышает пористость и снижает прочность во все сроки. Назовите целевую рабочую температуру и способ укладки — укажем практический диапазон ввода.
Каков срок хранения и как его хранить?
CAC чувствителен к влаге. Храните сухо и в закрытой упаковке и используйте в пределах заявленного срока годности. Мешок, набравший воду, схватится непредсказуемо — выбрасывайте его, а не рискуйте футеровкой.
Какая документация предоставляется?
Партийный сертификат анализа: химия, тонкость помола (d50, 325M и удельная поверхность), начало и конец схватывания, прочность на изгиб и сжатие через 1 и 3 суток — по испытаниям на соответствие GB/T 201-2015. Возможна инспекция третьей стороной (SGS / BV / TÜV).
Можно ли применять его в торкрет-смесях и готовых изделиях?
Да. Он широко применяется в торкрет-смесях, где скорость набора ранней прочности определяет, как быстро ремонт вернётся в работу, и в готовых изделиях, где связующее обеспечивает прочность, необходимую для обращения с изделием до попадания в печь.
Каков минимальный заказ и сроки?
5 т, отгрузка за 7–14 дней в зависимости от марки.
Как упаковывается?
Мешки по 25 кг с влагобарьером и внутренним ПЭ-вкладышем на паллетах по ISPM-15 (термообработка), с датой; биг-бэги по 1 000 кг — по запросу.
Похожие огнеупоры и материалы для футеровки
Дополняющие марки огнеупорного кирпича и неформованные материалы для перефутеровки вашего агрегата.
Расчёт на Огнеупорный цемент в течение 12 часов
Опишите ваши требования к огнеупорам по следующим пунктам:
- ✓ Целевое применение: Тип агрегата, зона футеровки (линия шлака, горн, свод)
- ✓ Технические требования: Рабочая температура, состав шлака, требования к химсоставу
- ✓ Количество и размеры: Объём партии, стандарт или индивидуальный чертёж
- ✓ Условия поставки: FOB Циндао/Тяньцзинь, CIF порт назначения
Почему металлургические заводы выбирают огнеупоры XZK
Зонное проектирование, а не просто кирпич
Каждое предложение — позонная раскладка материалов под профиль вашего агрегата и вашу технологию, чтобы все зоны вырабатывали ресурс одновременно.
Стабильность заводского производства
Полностью автоматическое CNC-дозирование и контроль качества без дефектов удерживают межпартийный разброс на лабораторном уровне.
Проверенные проекты по всему миру
Поставки для Baosteel, Shougang, Hyundai Steel, JSW, Severstal, MMK и 400+ проектов агрегатов в 60+ странах.
Сопровождение полного цикла
Проектирование футеровки, шеф-монтаж кладки, графики сушки и анализ отказов, а также поставка «под ключ» (EPC) для нового строительства и капитальных ремонтов.
Пришлите чертёж вашей печи
Наши инженеры вернут зонное предложение по футеровке с раскладкой материалов и ценой в течение 48 часов — в том числе для нестандартных изделий.
- Бесплатная проверка применимости материала
- Зональная схема и монтажные чертежи
- График сушки и руководство по кладке
Строгий контроль процессов по ISO 9001 во всех 6 цехах
Каждая партия сырья проходит химический анализ. Готовые изделия проверяются на плотность, проходят ультразвуковой неразрушающий контроль и проверку зазоров при предварительной сборке перед упаковкой.
- ICP-анализ химического состава каждой входящей партии сырья
- Испытания плотности, пористости и прочности на сжатие (CCS) по ASTM / ISO
- Ультразвуковой неразрушающий контроль готовых изделий
- Проверка зазоров при предварительной сборке до морской упаковки
