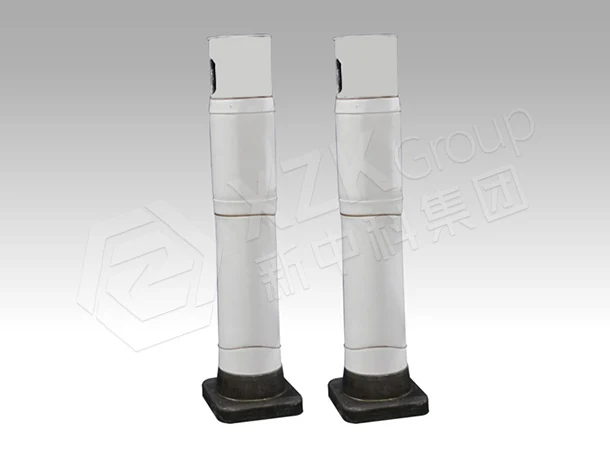

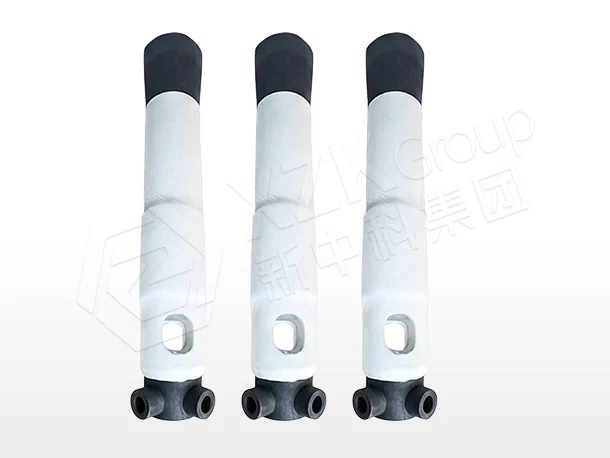

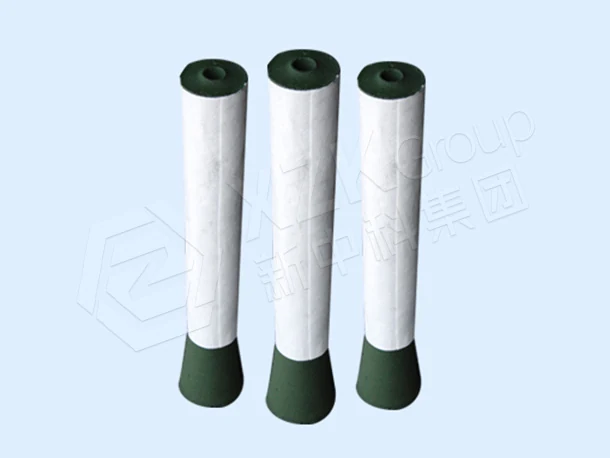

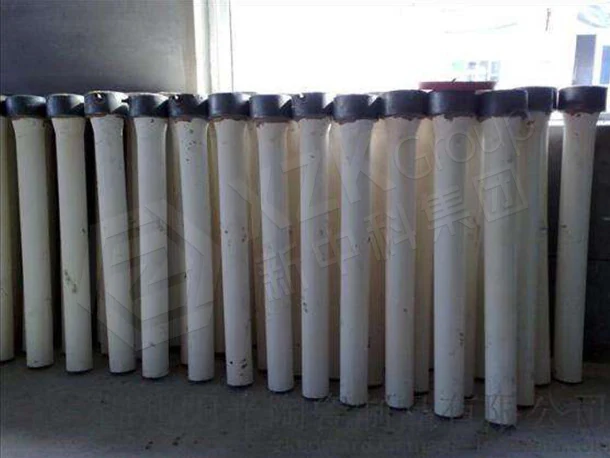

Незасоряющийся погружной стакан — без прогрева, с продувкой аргоном, безуглеродистый и циркониевый

Погружные стаканы — это место, где центральное противоречие огнеупоров непрерывной разливки становится неизбежным. Стойкость к эрозии и стойкость к засорению тянут в противоположные стороны, и ни один материал не является лучшим по обоим свойствам. Именно поэтому XZK поставляет семь конфигураций погружного стакана, а не одну.

Компромисс, которого не избежать

Больше углерода и более плотный корпус противостоят эрозии — но углерод также вызывает отложение глинозёма внутри канала, а отложение и есть причина закупорки. Уменьшите углерод — канал останется чище, но стакан изнашивается быстрее. Любая спецификация погружного стакана — это точка на этой кривой, и правильная точка зависит от вашей марки стали и длины серии.

Четыре механизма против засорения

• Безуглеродистая футеровка канала — XZK-SEN-NonCarbon: 65 % Al₂O₃ с 18 % MgO и C+SiC не более ≤8 %. Убирает углерод, который вызывает отложение. Обычное решение для спокойной алюминием и низкоуглеродистой стали.
• Аргонная продувка — XZK-SEN-Argon: подаёт газ, чтобы поддерживать канал чистым механически, а не химически.
• Футеровка из диоксида циркония — XZK-SEN-NonArgon (35 % ZrO₂): противостоит атаке шлакового пояса там, где ограничением является пояс, а не канал.
• Без предварительного нагрева — убирает операцию предварительного нагрева и термический удар в начале разливки.

Разные симптомы требуют разных механизмов. Если расход падает по ходу серии, проблема в отложении — применяйте безуглеродистую футеровку канала или аргон. Если стакан выходит из строя на шлаковом поясе, применяйте диоксид циркония. Определить, какой у вас случай, — это и есть вся задача.

Марки с циркониевым шлаковым поясом

На слябовых МНЛЗ малой толщины и высокопроизводительных машинах износ сосредоточен на шлаковом поясе точно так же, как на защитной трубе, только быстрее. XZK-SEN-Z45 (75 % ZrO₂) и XZK-SEN-ZSP (65 % ZrO₂) ставят пояс из диоксида циркония в это место, и на подходящей МНЛЗ они окупаются за счёт дополнительных плавок.

Геометрия — не деталь

Угол выходных отверстий, диаметр канала и глубина погружения определяют картину потока в кристаллизаторе, а эта картина управляет качеством поверхности и поведением включений. Стакан, размерно правильный, но геометрически не подходящий вашему кристаллизатору, даст дефекты, хотя формально ничего не вышло из строя. Мы изготавливаем по чертежу и подтверждаем размеры до производства.

Поставка

Цена указывается за комплект, обычно от 200–500 шт., срок — 20–35 дней с момента согласования чертежа. Протоколы размерного контроля, данные партийных испытаний и сертификаты на материал отгружаются с каждым заказом, возможна организация инспекции третьей стороной.

Место этой марки в системе футеровки

Огнеупоры контроля потока расходуются по графику МНЛЗ, поэтому спецификация здесь не меньше касается размерной повторяемости и взаимозаменяемости с вашим существующим механизмом, чем состава. Плита или защитная труба, которая садится правильно, но отличается на миллиметр от партии к партии, обходится дороже из-за прорывов, чем экономит на цене за единицу.

XZK поставляет погружной стакан как одну зону зонного комплекта, а не как отдельную позицию: марки, которые обычно закладываются рядом, среди них защитная труба (длинный стакан), описаны на странице функциональные огнеупоры для непрерывной разливки стали, а архитектура агрегата — где начинается и заканчивается каждая зона и какой механизм фактически ограничивает кампанию — изложена на странице контроль потока в промежуточном ковше.

О полной программе агрегата, построенной на материале этого класса, включая обследование износа, которое определило зонирование, см. проект программа контроля потока слябовой МНЛЗ Colakoglu Metalurji.
