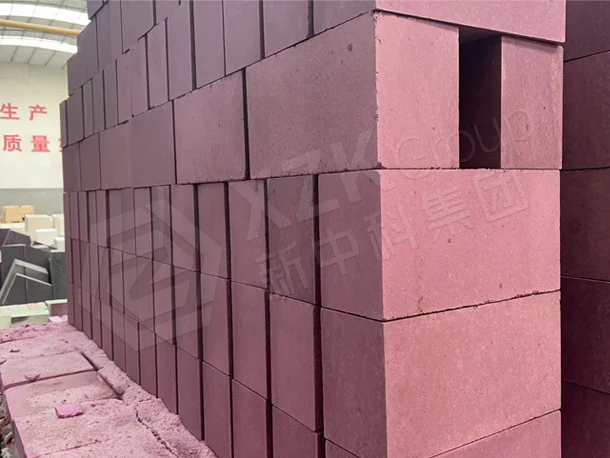

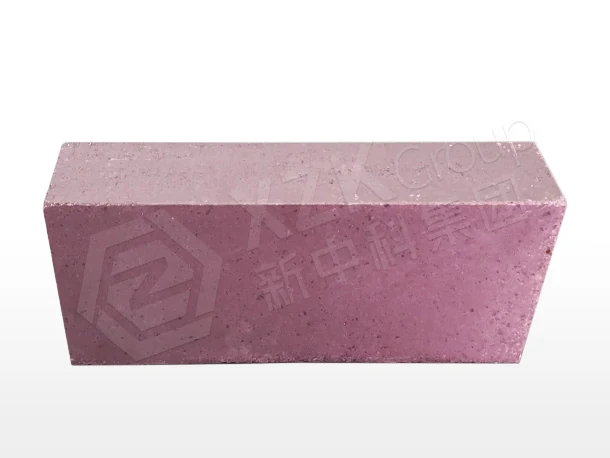

Корундохромитовый кирпич для RH-дегазаторов, регенераторов и зон агрессивных шлаков

Корундохромитовый кирпич — это то, что получается, когда обычный корунд не выдерживает воздействия шлака. Добавление оксида хрома в глинозёмистое тело образует твёрдый раствор, который резко снижает растворимость кирпича в агрессивных шлаках и стекломассах. Там, где корундовая горячая поверхность медленно растворяется и отступает, корундохромитовая держит свою границу.

Что на самом деле делает оксид хрома

Cr₂O₃ и Al₂O₃ имеют одну и ту же корундовую кристаллическую структуру, поэтому образуют непрерывный твёрдый раствор, а не отдельную легкоплавкую фазу. Это важно: кирпич приобретает шлакоустойчивость, не теряя огнеупорности. Практический результат — горячая поверхность, которая растворяется медленнее и сопротивляется пропитке; поэтому корундохромит является стандартом в регенераторах стекловаренных печей и сосудах RH-дегазаторов.

Компромисс прост: больше хрома — больше стойкости к коррозии, больше плотности и больше стоимости. Наш диапазон идёт от 10 % Cr₂O₃ (CC10, умеренные условия) до 30 % (CC30, максимальная агрессивность), а все марки удерживают огнеупорность под нагрузкой на уровне 1700 °C и выше при пределе прочности при сжатии ≥100 МПа.

Типичные условия работы

• RH-дегазаторы и патрубки — вакуум, высокоглинозёмистые включения и жёсткое циклирование; стойкость патрубка часто становится узким местом.
• Регенераторы стекловаренных печей — воздействие щелочей и уноса шихты; классическое применение корундохромита.
• Зоны тяжёлого контакта со шлаком — позиции ковшей и агрегатов, где обычный корунд растворяется слишком быстро.
• Мусоросжигание и специальные агрегаты — сочетание износа и коррозии.

Две честные оговорки

Первая: для CC30 значение стойкости к термоудару не публикуется, потому что мы не публикуем число, которое не проверяем регулярно. При 30 % Cr₂O₃ марку выбирают ради стойкости к коррозии, а не ради циклирования; если вашей зоной управляет термоудар, то CC10–CC15 с показателем 12 циклов при воздушной закалке 950 °C и есть правильный выбор. Вторая: огнеупоры, содержащие хром, несут обязательства по обращению и утилизации в некоторых юрисдикциях. Мы поставляем полную документацию по безопасности и проконсультируем по соответствующему нормам обращению с отработанным материалом; а если ваш завод ограничивает материалы с хромом, мы скажем об этом заранее и предложим альтернативу.

Производство и документация

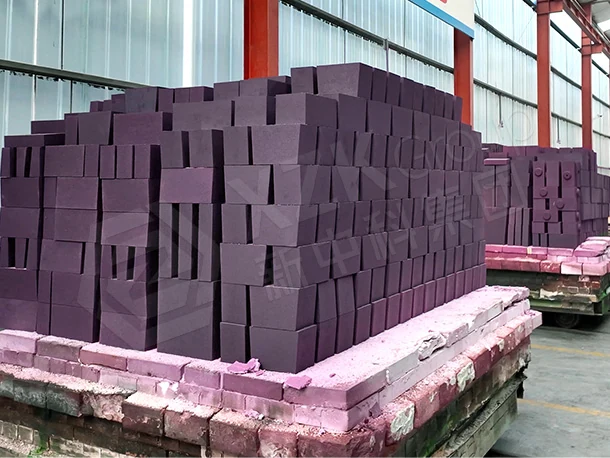

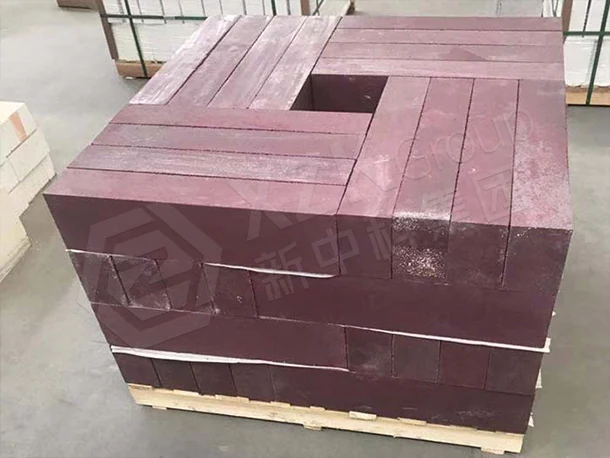

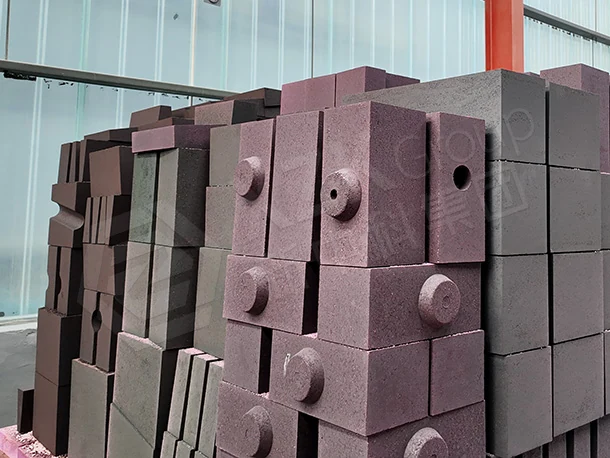

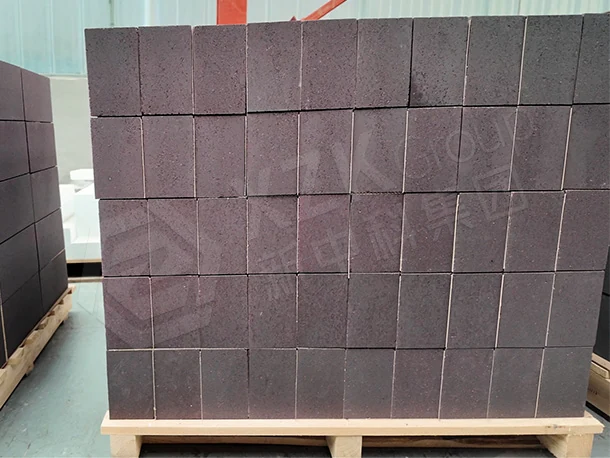

Корундохромитовый кирпич XZK прессуется при высоком давлении и обжигается для развития связи по типу твёрдого раствора; цилиндрические и сложные фасонные изделия изготавливаются по чертежу. Кажущаяся плотность и пористость по ASTM C830, предел прочности при сжатии по ASTM C133, огнеупорность под нагрузкой по ISO 1893 и полный химический состав, включая Cr₂O₃, по GB/T 6900 контролируются по каждой партии. Сертификат анализа отгружается с каждой партией, а паллеты маркируются с указанием марки и содержания хрома для ваших записей.

Место этой марки в системе футеровки

Корундовые и высокоглинозёмистые марки оправдывают себя горячей прочностью и стойкостью к ползучести, и эти свойства окупаются только тогда, когда окружающие зоны служат не меньше. Именно так теряется большая часть бюджета на огнеупоры: самый прочный кирпич ставят в самую тяжёлую зону, а остальное оставляют по привычке.

XZK поставляет корундохромитовый кирпич как одну зону зонного комплекта, а не как отдельную позицию: марки, которые обычно зонуются рядом с ним, — среди них корундовый кирпич — описаны на странице корундовые и высокоглинозёмистые огнеупоры, а архитектура уровня сосуда — где начинается и заканчивается каждая зона и какой механизм действительно ограничивает кампанию — изложена на странице сталеразливочный ковш и RH/VD.

Данные кампании, измеренные на этом классе футеровки, — включая профиль износа, определивший выбор марок, — опубликованы в проектной справке программа JFE Steel по патрубкам RH-дегазатора и управлению потоком в ковше.
