Высокоглинозёмистый сифонный кирпич — разливочный припас для разливки стали

Где на самом деле решается качество слитка

Разливка стали снизу выглядит простой операцией: сталь покидает ковш, проходит через набор полых огнеупорных каналов и заполняет изложницу. Всё, что может пойти не так с чистотой слитка, происходит именно в этих каналах.

Если канал шероховатый, струя металла становится турбулентной и захватывает частицы огнеупора. Если два стыка не совпадают, струя разбрызгивается на уступе — захватывая воздух и вновь окисляясь. Если комплект холодный, первая струя растрескивает стенку канала. А если сам кирпич несёт достаточно оксида железа, чтобы образовать легкоплавкие фазы при температуре разливки, поверхность канала размягчается и эродирует, подавая включения прямо в слиток. Ничто из этого не отражается в сертификате по химии, поэтому это так часто ошибочно диагностируют как проблему плавки.

Две марки и что их разделяет

Разливочный припас XZK поставляется в двух марках, обе из одного семейства высокоглинозёмистой массы:

• XZK-TR65 — 65 % Al₂O₃, Fe₂O₃ ≤ 2,0 %, кажущаяся плотность ≥ 2,40 г/см³, предел прочности при сжатии ≥ 40 МПа, огнеупорность ≥ 1750 °C, термостойкость ≥ 8 циклов. Экономичный выбор для углеродистых слитков и коротких серий.
• XZK-TR75 — 75 % Al₂O₃, Fe₂O₃ ≤ 1,5 %, кажущаяся плотность ≥ 2,55 г/см³, предел прочности при сжатии ≥ 50 МПа, огнеупорность ≥ 1770 °C, термостойкость ≥ 10 циклов. Задаётся для легированных и специальных марок, где количество включений определяет отбраковку, и для сифонных систем, рассчитанных на повторяющиеся серии.

Разница между ними не только в содержании глинозёма. Более низкий предел по железу в TR75 — свойство, наиболее важное для чистоты, затем идут более высокая прочность и более высокая термостойкость.

Почему термостойкость испытывается по партиям

Каждый комплект принимает жёсткий термический переход, когда приходит первая струя. Кирпич, выдерживающий восемь циклов закалки в воде при 1100 °C, и тот, что выдерживает десять, на бумаге могут выглядеть равноценными, но на комплекте для нескольких серий эта разница накапливается.

Мы испытываем термостойкость по каждой производственной партии, а не только при аттестации типа, потому что это свойство наиболее чувствительно к дрейфу кривой обжига. Если печь одну неделю работает чуть холоднее, термостойкость — то, где это проявится первым, и сертификат — то, где вы должны это увидеть.

Подобранные комплекты, а не отдельные детали

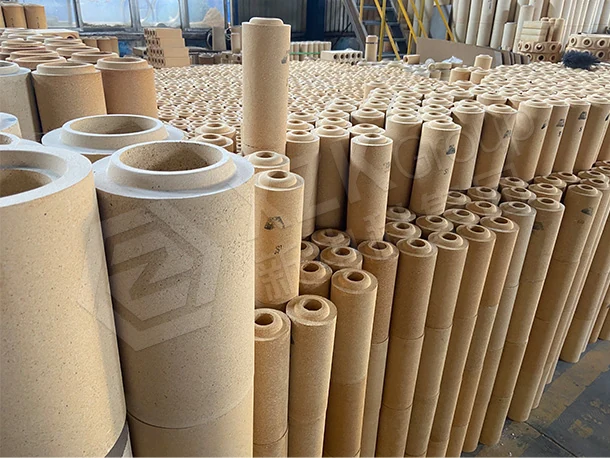

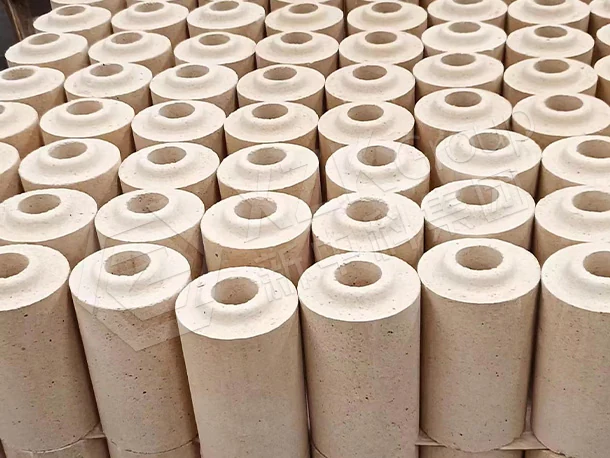

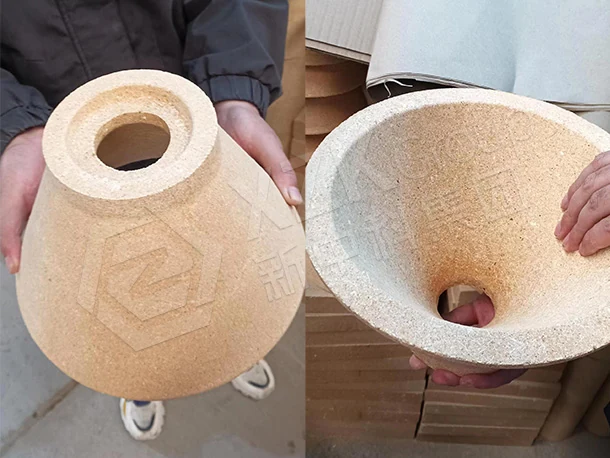

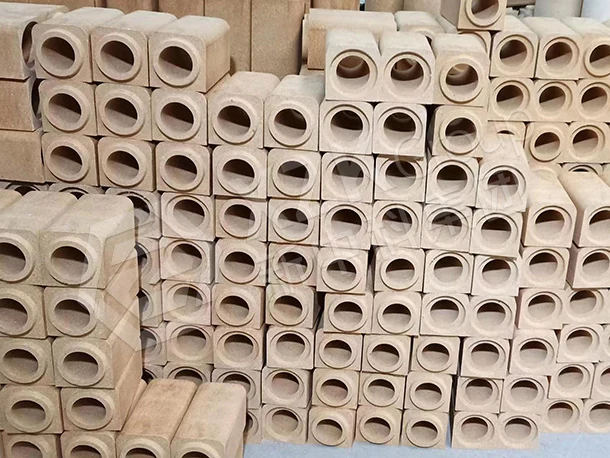

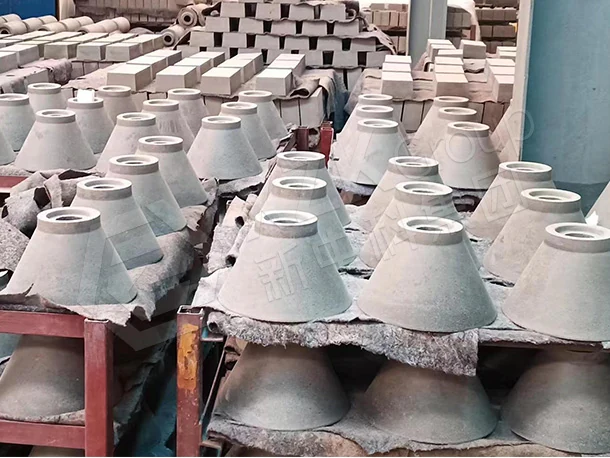

Сифонная система — это пригнанная сборка: гнездовой кирпич, коллекторный стакан, прямые сифонные кирпичи, ответвления, колена и литниковые воронки изложниц. Когда они поступают от разных поставщиков, каждая деталь по отдельности в допуске, а сборка всё равно не герметична — потому что допуски накапливаются по стыкам.

Мы поставляем подобранные комплекты с проверкой соосности каналов до отгрузки и шлифуем алмазом посадочные поверхности там, где это важно. Заказ комплекта одной позицией устраняет проблему стыков и, по нашему опыту, экономит больше времени на площадке, чем любое другое отдельное изменение.

Что нам нужно для расчёта

Марку или марки стали, диапазон температуры разливки, число слитков в серии, одноразовый комплект или многоразовый и компоновочный чертёж, если он есть. Если вы заменяете существующий комплект, размеров текущего достаточно.

Если вы боретесь с проблемой включений или качества поверхности, а не покупаете по чертежу, расскажите нам, как выглядит отбраковка. Эрозия канала, подсос через стык и термическое растрескивание оставляют разные признаки, и решение в каждом случае разное. Мы предпочитаем сначала поставить диагноз, а не продать более высокую марку, которая не устраняет фактический механизм.

Место этой марки в системе футеровки

Корундовые и высокоглинозёмистые марки оправдывают себя горячей прочностью и стойкостью к ползучести, и эти свойства окупаются только тогда, когда окружающие зоны живут столько же. Постановка самого прочного кирпича в самую тяжёлую зону и оставление остальных по привычке — вот как на самом деле теряется большая часть бюджета на огнеупоры.

XZK поставляет высокоглинозёмистый сифонный кирпич (разливочный припас) как одну зону зонального комплекта, а не как отдельную позицию: марки, которые обычно зонуются вместе с ним — среди них высокоглинозёмистый кирпич, — описаны на странице корундовые и высокоглинозёмистые огнеупоры, а архитектура сосуда — где начинается и заканчивается каждая зона и какой механизм фактически ограничивает кампанию — изложена на страницах сталеразливочный ковш и RH/VD и промежуточный ковш и защита струи.

Данные кампании, измеренные на этом классе футеровки — включая профиль износа, определивший выбор марки, — опубликованы в проектном референсе программа патрубков RH-дегазатора и управления потоком в ковше JFE Steel.
