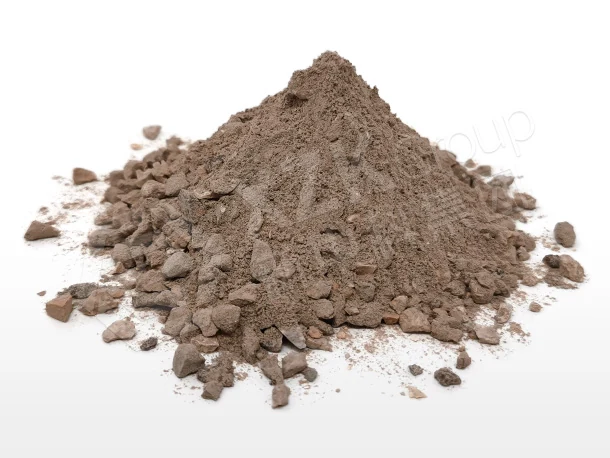

Алюмопериклазовый бетон для днища и стенки сталеразливочного ковша

Алюмопериклазовый бетон применяет тот же принцип образования шпинели, что и наша серия корундошпинелидных бетонов, при более низкой стоимости. Периклаз в матрице реагирует с глинозёмом в службе, образуя алюмомагниевую шпинель, и эта реакция несёт небольшое постоянное положительное расширение — которое, как выясняется, именно то, что нужно неформованной футеровке.

Почему небольшое расширение — это преимущество

Бетон, дающий усадку при обжиге, отходит от кожуха и растрескивается. Бетон, слегка расширяющийся, остаётся в сжатом состоянии относительно кожуха, сохраняет форму и не образует зазор, пропускающий сталь и шлак за рабочую поверхность. Марки алюмопериклазового бетона XZK нормируются по постоянному линейному изменению в диапазоне от +0,2 до +0,8 % при 1500 °C — намеренно положительному, намеренно контролируемому.

Это тот же механизм, которым кирпич AMC уплотняет свои швы, применённый к футеровке без швов.

Марка по зоне

• XZK-AMC-90 — 90 % Al₂O₃, предел прочности при сжатии 90 МПа при 1500 °C. Шлаковая линия и участки наибольшего износа.
• XZK-AMC-85 — 85 % Al₂O₃, 80 МПа. Общий рабочий слой.
• XZK-AMC-70 — 70 % Al₂O₃, 60 МПа, служба до 1650 °C. Постоянный и защитный слой.

Такое зонирование — стандартная практика, и именно оно даёт большую часть экономии в комплекте неформованной футеровки ковша.

Место относительно корундошпинелидного

Эти два семейства разделяют принцип, но не уровень спецификации. Корундошпинелидный (серия XZK-CH) работает при SiO₂ 0,5 % с пределом прочности при сжатии до 100 МПа и назначается для критичных по углероду марок и наиболее тяжёлых условий. Алюмопериклазовый использует ту же химическую логику при более низкой стоимости — для зон, где науглероживание менее критично, но стойкость к шлаку и стабильность объёма всё ещё важны. Если углеродное загрязнение действительно грозит отбраковкой, переходите на серию корундошпинелидных бетонов.

Монтаж

Как и для всех неформованных материалов, большая часть свойств создаётся на площадке. Мы выдаём диапазон водозатворения, время смешивания, способ вибрирования, время выдержки и кривую разогрева с каждым заказом и можем организовать шеф-надзор. Хранение тоже важно: материал гигроскопичен, его нужно держать сухим, не на земле и использовать в пределах указанного срока хранения.

Поставка

Минимальный заказ 5 т для стандартных марок и 10 т для рецептур по заказу, отгрузка в течение 7–14 дней. Предварительно изготовленные формы оцениваются по чертежу. Данные партийных испытаний по плотности, прочности при температуре, постоянному линейному изменению и химическому составу отгружаются с каждой партией.

Место этой марки в системе футеровки

Неформованные материалы чаще отказывают при монтаже, чем при выборе спецификации. Водопотребность, время смешивания, вибрирование и первая кривая разогрева решают исход ещё до того, как футеровка увидит металл, — поэтому параметры монтажа выдаются вместе с материалом, а не остаются на усмотрение площадки.

XZK поставляет алюмопериклазовый бетон как одну зону зонного комплекта, а не как отдельную позицию: марки, которые обычно закладываются рядом, среди них корундошпинелидный бетон, описаны на странице неформованные огнеупоры, а архитектура агрегата — где начинается и заканчивается каждая зона и какой механизм фактически ограничивает кампанию — изложена на странице сталеразливочный ковш и RH/VD.

О полной программе агрегата, построенной на материале этого класса, включая обследование износа, которое определило зонирование, см. проект программа RH-дегазатора, патрубков и контроля потока ковша JFE Steel.
