Огнеупорная футеровка — это теплотехническая и механическая конструкция, а не штабель кирпича. Материал важен, но от того, как футеровка спроектирована, зависит, отработает печь пятнадцатилетнюю кампанию или встанет на восьмом году: какая марка в какой зоне, как сбалансированы скорости износа, как заданы швы и как организован разогрев.
Zhengzhou XZK Industrial Group проектирует футеровку по зонам на основе вашего чертежа печи и данных эксплуатации, затем поставляет материал и сопровождает монтаж. Пришлите чертёж — и получите зонное предложение по футеровке с ведомостью материалов, рекомендуемыми марками и ценой напрямую с завода, как правило в течение 48 часов.
Услуга, шаг за шагом
Изучение требований
Тип печи, геометрия, целевой срок кампании, топливо и химия шлака, практика эксплуатации и известные проблемные зоны. Для начала достаточно чертежа, существующей спецификации или описания текущей футеровки.
Анализ условий эксплуатации
Рабочие температуры, характер термоциклирования, состав и основность шлака, щелочная нагрузка и механические воздействия разбираются зона за зоной, чтобы установить, какой механизм износа где преобладает.
Подбор материалов по зонам
Каждой зоне назначается химия материала и марка под преобладающий механизм износа, а скорости износа балансируются так, чтобы футеровка выходила из строя как единое целое, а не по одной слабой точке.
Предложение, ведомость материалов и цена
Вы получаете ведомость по зонам с маркой, количеством, ключевыми показателями, изделиями под ваш чертёж там, где это требуется, и ценой напрямую с завода. Все допущения указаны явно, чтобы вы могли их проверить.
Поставка и сопровождение монтажа
Материал производится по утверждённой ведомости и отгружается с протоколами испытаний партий. Рекомендации по кладке, спецификация швов, проверка предварительной сборки там, где этого требует геометрия, и график разогрева передаются вместе с поставкой.
Сопровождение эксплуатации
После пуска мы сопоставляем фактический износ с проектным допущением. Если зона отработала хуже, причина определяется по характеру износа, и следующая кампания корректируется соответственно.
Зонное проектирование: как это работает на практике
Основную часть срока кампании определяют три технических решения. Все три обычно оставляют на усмотрение поставщика материала — именно так футеровка в итоге подбирается по цене, а не по условиям службы.
Тепловая модель и положение слоя гарнисажа
В горне доменной печи срок кампании определяется тем, где внутри футеровки проходит изотерма 1150 °C. Пока она остаётся внутри огнеупора, жидкий чугун не доходит до внутренних слоёв. Сместите её наружу — и начинается проникновение, за которым следует образование хрупкого слоя. Это положение зависит от теплопроводности, толщины футеровки и мощности охлаждения в их совместной работе; поэтому в конструкциях горна микропористый углерод сочетают с высокопроводящим набивным слоем у холодильников, а не выбирают один из материалов сам по себе.
Согласование скоростей износа по зонам
Футеровка живёт ровно столько, сколько живёт её самая быстроизнашиваемая зона. Ставить премиальную марку везде — расточительно; занизить одну зону — значит завершить кампанию, когда у остальной футеровки ещё годы ресурса. Мы сознательно балансируем скорости износа так, чтобы зоны подходили к пределу примерно одновременно — именно это делает перефутеровку плановой, а не аварийной.
Швы, допуски и предварительная сборка
Толщина шва и химия мертеля решают, покажет ли правильно подобранная футеровка свою работу. Швы сверх проектной толщины превращаются в пористый слой с плохой шлакостойкостью; заниженные швы не герметизируют стык. Там, где геометрия сложна — купола воздухонагревателей, конусы конвертеров, патрубки RH, — мы проверяем посадку предварительной сборкой на заводе, и исполнительный чертёж передаётся вместе с материалом, чтобы кладка на площадке соответствовала проекту.
Что вы получаете

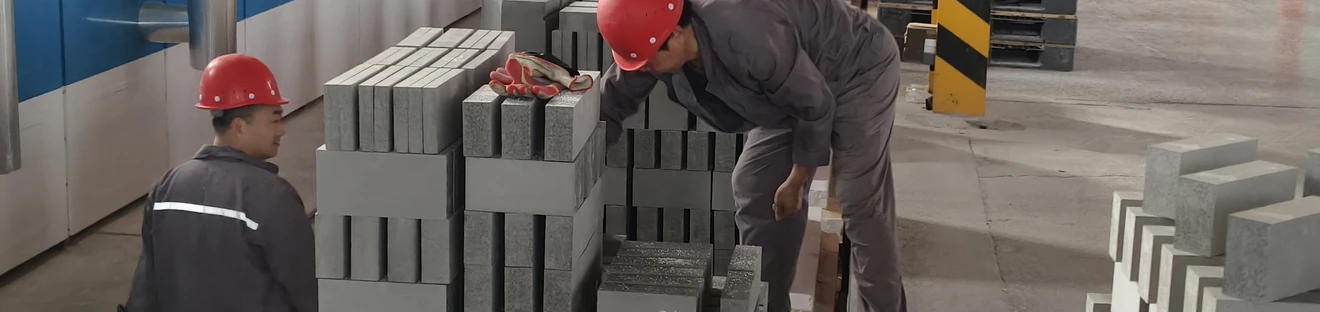

Зонная конфигурация футеровки
Раскладка по зонам с указанием, какая марка где стоит, с толщинами футеровки и обоснованием каждого выбора.
Ведомость материалов (BoM)
Каждая позиция с количеством, перечнем форм и изделиями под чертёж, в виде, пригодном для прямой передачи в закупку и на площадку.
Прогноз расхода
Ожидаемые скорости износа и профиль расходных материалов на кампанию, чтобы планирование ремонтов и складской запас строились вокруг них.

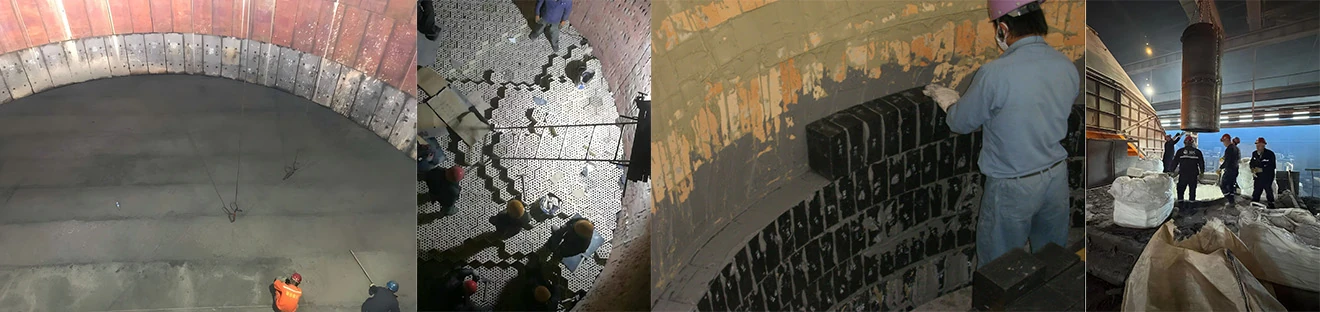

Рекомендации по кладке
Спецификация швов, подбор и приготовление мертеля, последовательность кладки и допуски.
График разогрева
Режим сушки и разогрева, согласованный со связующими в футеровке. Спешка на этом этапе — самая частая причина преждевременного выхода из строя добротной футеровки.
Критерии приёмки
Что проверять, на каком этапе и с каким допуском, — чтобы проблемы выявлялись во время монтажа, а не при пуске.
Типы проектов, которые мы ведём
Строительство новых печей
Полное проектирование футеровки от чертежа печи до поставки материала и сопровождения монтажа. Раннее подключение здесь стоит очень много: решения по геометрии футеровки задают срок кампании на всю первую жизнь печи, и пересматривать их потом сложно.
Плановые перефутеровки и капитальные ремонты
Перепроектирование под существующий агрегат, часто с задачей продлить кампанию сверх достигнутой предыдущей футеровкой. Мы отталкиваемся от характера износа снятой футеровки — это самое содержательное свидетельство, какое бывает.
Локальный горячий ремонт
Когда конкретная зона вышла из строя раньше остальных, мы подбираем материал и способ ремонта, которые восстанавливают эту зону и соответствуют остаточному ресурсу окружающей футеровки, а не меняют больше, чем требует ситуация.
Программы снижения затрат
Когда целью является стоимость огнеупоров на тонну стали, анализ обычно касается срока кампании и баланса зон, а не цены материала. По нашему опыту материал составляет меньшую часть полной стоимости футеровки за срок её службы.
Инженерная база под этой услугой
- НИОКР под руководством профессора Ши Ганя — старший инженер профессорского уровня, эксперт-огнеупорщик национального уровня, первый изобретатель нескольких композитных огнеупорных технологий, применяемых в отрасли сегодня.
- Выделенная команда НИОКР из 40 специалистов, работающая над экологичными огнеупорными материалами и новыми технологиями переработки.
- Более 90 полученных национальных патентов и участие в 4 отраслевых стандартах — за проектной работой стоит разработка материалов, а не подбор по каталогу.
- Собственная лаборатория для химического анализа, определения предела прочности при сжатии, температуры начала деформации под нагрузкой, теплового расширения, открытой пористости и предела прочности при изгибе в горячем состоянии.
- Три специализированных производства — теплоизоляционные материалы, высокотемпературные специальные изделия и огнеупоры средней и высокой марочности — охватывают весь спектр марок в рамках одной системы качества.
- Более 400 поставленных проектов футеровки в более чем 60 странах: от горнов доменных печей и перефутеровок воздухонагревателей до кампаний конвертеров и систем защиты струи при непрерывной разливке.
Пришлите чертёж вашей печи
Быстрее всего начать с чертежа, указав тип печи, задействованные зоны и любые данные эксплуатации: рабочую температуру, химию шлака, целевой срок кампании и известные проблемные участки. Фотография изношенной футеровки тоже полезна и часто объясняет причину отказа больше, чем чертёж.
Чертежи и спецификации удобнее всего присылать по электронной почте на market@xzkgroup.com: вложения любого размера обрабатываются инженерной командой напрямую. Если вам так удобнее, отправьте форму ниже с кратким описанием, и мы ответим, запросив всё остальное, что понадобится. Документы считаются конфиденциальными и покрываются NDA по запросу.
Что вы получите в ответ: зонное предложение по футеровке с рекомендуемыми марками, объёмами и ценой напрямую с завода — как правило, в течение 48 часов, если речь о полном графике перефутеровки, и в течение 12 часов для объёма ремонта одного агрегата.
