Высокоглинозёмистый огнеупорный кирпич (Al₂O₃ 55–82%) для металлургических и промышленных печей

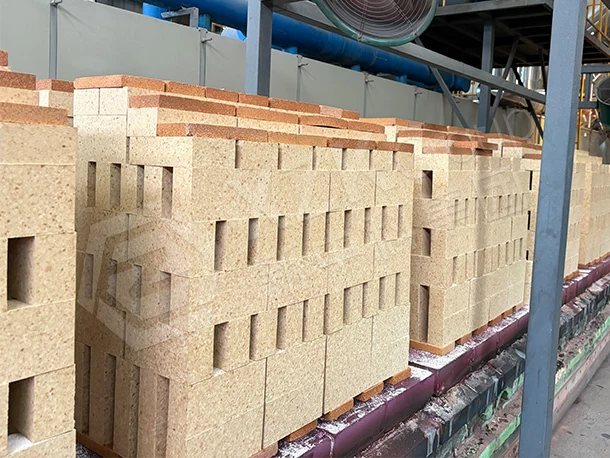

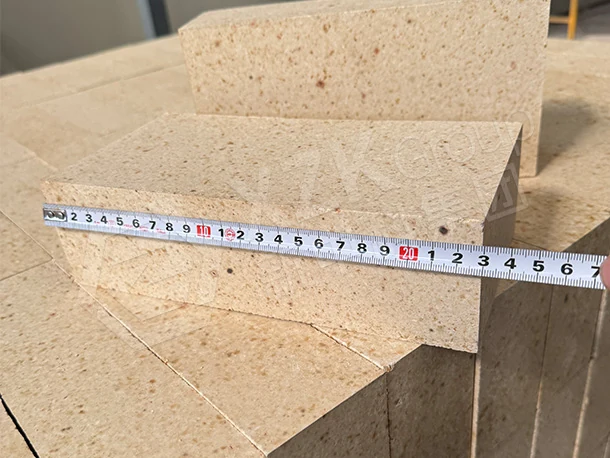

Высокоглинозёмистый кирпич — рабочая лошадка печного хозяйства, и одновременно самый часто завышаемый по марке материал на рынке. В зонах, которые химически не агрессивны и не находятся при экстремальной температуре, тело с 55–82 % Al₂O₃ даст вполне достаточную стойкость за долю стоимости корунда или карбида кремния. Покупка премиальной марки для таких зон — один из самых верных способов израсходовать бюджет на огнеупоры впустую.

Марка по температуре, затем по нагрузке

Наша серия SK охватывает четыре ступени:

• XZK-SK36 — 55 % Al₂O₃, огнеупорность под нагрузкой 1450 °C, предел прочности при сжатии ≥45 МПа. Арматурные пояса, зоны с более низкой температурой.
• XZK-SK37 — 65 % Al₂O₃, огнеупорность под нагрузкой 1480 °C, предел прочности при сжатии ≥50 МПа. Общие футеровки печей.
• XZK-SK38 — 70 % Al₂O₃, огнеупорность под нагрузкой 1530 °C, предел прочности при сжатии ≥60 МПа. Более горячие рабочие зоны.
• XZK-SK40 — 82 % Al₂O₃, огнеупорность под нагрузкой 1550 °C, предел прочности при сжатии ≥70 МПа. Верх диапазона, для горячих или сильно нагруженных зон.

Во всех марках Fe₂O₃ удерживается на уровне 2,0 %, что ограничивает образование легкоплавких железосодержащих фаз и снижает риск науглероживания железом в чувствительных применениях.

Огнеупорность под нагрузкой важнее, чем SK

Огнеупорность, выражаемая через пирометрический конус (SK), измеряется без механической нагрузки. Огнеупорность под нагрузкой (RUL) измеряется при заданном сжимающем напряжении. Реальные футеровки несут нагрузку, поэтому именно RUL должно определять проектирование — и именно его мы публикуем для каждой марки. Поставщик, указывающий только SK, даёт вам более простое число, а не более полезное.

Где высокоглинозёмистого уже недостаточно

Переходите на корундово-муллитовый или корундовый материал, когда непрерывная температура превышает примерно 1550 °C, когда определяющим механизмом становится пропитка шлаком или когда зона длительно сильно нагружена. Ниже этих порогов высокоглинозёмистый кирпич почти всегда является более выгодным экономическим решением. Мы скажем вам, какие зоны действительно нуждаются в повышении марки, а какие нет, потому что футеровка, где каждый пояс премиальный, не лучше — она просто дороже.

Поставка и документация

Минимальный заказ 10 т для стандартных изделий (7–14 дней) и 20 т для фасонных изделий (20–35 дней). Кажущаяся плотность по ASTM C830, предел прочности при сжатии по ASTM C133, огнеупорность под нагрузкой по ISO 1893, огнеупорность по ISO 528 и химический состав по GB/T 6900 контролируются по каждой партии, с сертификатом анализа на каждую отгрузку. Соответствующий огнеупорный мертель поставляется в комплекте, чтобы шов не оказался самым слабым местом футеровки.

Место этой марки в системе футеровки

Корундовые и высокоглинозёмистые марки оправдывают себя горячей прочностью и стойкостью к ползучести, и эти свойства окупаются только тогда, когда окружающие зоны служат не меньше. Именно так теряется большая часть бюджета на огнеупоры: самый прочный кирпич ставят в самую тяжёлую зону, а остальное оставляют по привычке.

XZK поставляет высокоглинозёмистый кирпич как одну зону зонного комплекта, а не как отдельную позицию: марки, которые обычно зонуются рядом с ним, — среди них корундовый кирпич — описаны на странице корундовые и высокоглинозёмистые огнеупоры, а архитектура уровня сосуда — где начинается и заканчивается каждая зона и какой механизм действительно ограничивает кампанию — изложена на страницах доменная печь и воздухонагреватель.

Полная программа для агрегата, построенная на этом классе материала, включая обследование износа, задавшее зонирование, приведена в проектной справке программа ДП №10 и 375-т ковша ММК Магнитогорск.
