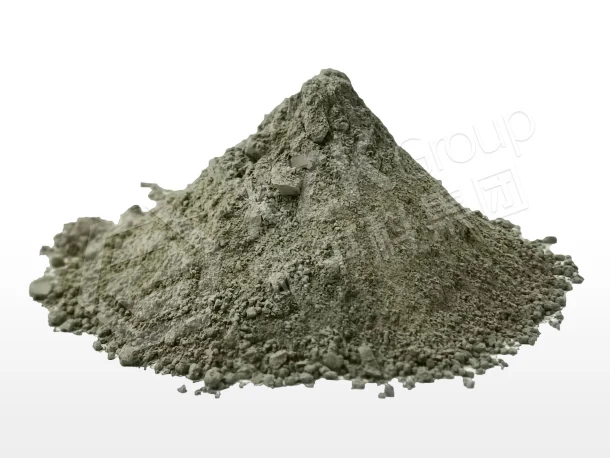

Экологичная сухая вибромасса для рабочего слоя промежуточного ковша

Сухая вибромасса стала стандартом рабочего слоя промежуточного ковша по простой причине: она устраняет операции. Без воды, без смешивания, без выдержки, быстрый разогрев и чистый скол в конце серии. На заводе с многосерийными плавками эта экономия обычно стоит больше, чем незначительный выигрыш в длительности кампании.

Откуда на самом деле берётся выгода

• Оборот — отсутствие смешивания и выдержки убирает целую операцию из каждого цикла промежуточного ковша.
• Скол — футеровка чисто отделяется от постоянного слоя, что сокращает время скалывания и уменьшает механическое повреждение, которое наносит постоянной футеровке агрессивная очистка от корки. Это повреждение — скрытая стоимость покрытий, которые плохо скалываются.
• Чистота стали — SiO₂ удерживается на уровне 3,0 %, что ограничивает переход CaO–SiO₂ в сталь. На марках, чувствительных к чистоте, это прямая выгода по качеству, а не огнеупорная статистика.
• Теплоудержание — более низкая теплопроводность по сравнению с плотной футеровкой помогает удерживать температуру стали по ходу серии.

Химия: периклаз с известью

XZK-Eco-Magnesia содержит MgO ≥60 % при CaO ≥30 % и SiO₂ ≤3 %. Периклаз обеспечивает огнеупорность и стойкость к шлакообразующей смеси промежуточного ковша, а известь даёт толерантность к смеси и помогает футеровке чисто отделяться при скалывании. Низкое содержание кремнезёма намеренно: кремнезём усиливал бы переход включений и подрывал качество стали.

Набор прочности и разогрев

Прочность в сыром состоянии низкая и растёт с температурой — предел прочности при изгибе повышается с 2,0 МПа при 150 °C до 5,5 МПа при 1500 °C, а предел прочности при сжатии — с 5,0 до 8,0 МПа. Это нормально для сухой массы, и поэтому кривая разогрева имеет значение: футеровка набирает рабочую прочность по мере выхода на температуру. Кривую мы поставляем с каждым заказом.

Поставка

Минимальный заказ 5 т, отгрузка за 7–14 дней, с гранулометрией, скорректированной под ваше виброоборудование и геометрию промежуточного ковша. Данные испытаний партии по химии, плотности, прочности при нескольких температурах и постоянному линейному изменению отгружаются с каждой партией вместе с письменной процедурой монтажа и разогрева.

Место этой марки в системе футеровки

Неформованные материалы чаще выходят из строя при монтаже, чем из-за спецификации. Водопотребность, время смешивания, вибрация и первая кривая разогрева решают исход ещё до того, как футеровка увидит металл, — поэтому параметры монтажа выдаются вместе с материалом, а не остаются на усмотрение площадки.

XZK поставляет сухую вибромассу для промежуточного ковша как одну зону зонального комплекта, а не как отдельную позицию: марки, которые обычно зонуются вместе с ней — среди них стопор-моноблок, — описаны на странице неформованные огнеупоры, а архитектура сосуда — где начинается и заканчивается каждая зона и какой механизм фактически ограничивает кампанию — изложена на странице промежуточный ковш и защита струи.

В проектном референсе программа защиты струи на слябовой МНЛЗ Colakoglu Metalurji описано, как этот класс материала работал в полной службе, с измеренными показателями кампании, а не паспортными значениями.
