Severstal — программа рабочей футеровки парка миксеров 600 т

Парк чугуновозных миксеров — это задача по огнеупорам сразу в трёх измерениях: каждый миксер представляет собой сосуд со своим профилем износа, парк является системой, которая должна оставаться сбалансированной, а сами миксеры служат буфером между выплавкой чугуна и выплавкой стали, то есть вышедший из строя миксер — это производственная проблема, а не проблема огнеупоров. XZK поставляет рабочие слои ASC, мертель и бетоны горловины для 600-т миксеров «Северстали» в рамках скользящей программы, построенной исходя из этой реальности.

Клиент и условия работы завода

В Череповце эксплуатируются 600-т чугуновозные миксеры на маршруте со значительными расстояниями передачи чугуна и с десульфурацией, встроенной в транспортную цепочку. Доступность миксеров планируется под график конвертеров, а ремонтное окно для перефутеровки миксера определяется балансом парка, а не состоянием футеровки. Футеровка, достигающая предельного состояния на две недели раньше или на две недели позже, в обоих случаях создаёт проблему планирования.

Диагностика проблемы

Определяющей позицией износа в парке была шлаковая линия: канавка концентрировалась на границе шлака и металла и усиливалась под действием реагентов в транспортной цепочке. Вторая проблема относилась к парку в целом, а не к отдельному миксеру: профили износа различались между миксерами сильнее, чем это можно было объяснить разницей между партиями материала, что указывало на разброс по практике — уровень налива, длительность рейса, воздействие десульфурации. Поставка огнеупоров, игнорирующая второй пункт, устраняла бы проблемы по одному миксеру за раз.

Инженерное решение

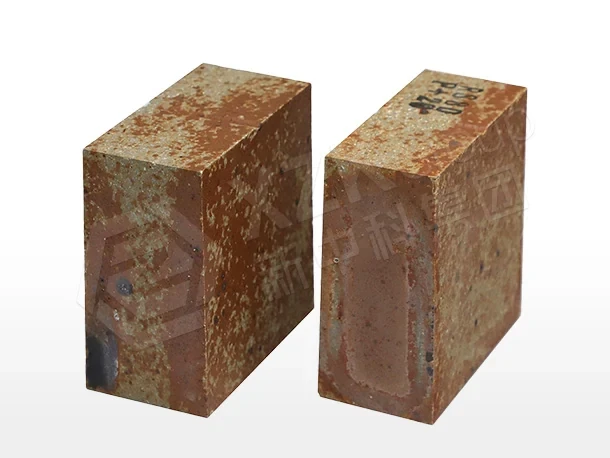

ASC (алюмокарбидокремниевый кирпич) был выбран вместо высокоглинозёмистого потому, что нагрузка действительно тройная, а не единичная:

• Эрозия шлаком — глинозём обеспечивает структурную стойкость к жидкому чугуну и размыванию шлаком.
• Воздействие реагентов и термоциклирование — карбид кремния добавляет стойкость к реагентам десульфурации и десиликонизации, а также теплопроводность, выравнивающую градиенты на каждом рейсе.
• Несмачиваемость и податливость — углерод обеспечивает несмачиваемое поведение, препятствующее проникновению шлака, и податливость, позволяющую футеровке переносить термоциклирование без растрескивания.

Высокоглинозёмистый кирпич решает первую из трёх задач и оставляет две другие мертелю и удаче. В рамках спецификации ASC миксер был зонирован, а не футерован единообразно: ударная подушка, цилиндрическая часть, шлаковая линия и горловина подобраны каждая под свой доминирующий механизм, а горловина и горло — позиции, которые всегда выходят из строя первыми, — спроектированы как отдельные формы с соответствующим бетоном, а не вырезаны из стандартного кирпича на площадке.

Поставка, документация и логистика

Материал укладывался на паллеты и маркировался по миксерам и по зонам, чтобы монтаж шёл по ремонтной последовательности без пересортировки. Каждая партия отгружалась с сертификатом анализа, охватывающим химический состав, объёмную плотность, открытую пористость и предел прочности при сжатии. Мертель поставлялся согласованным с химией кирпича, поскольку шов с иным поведением при плавлении представляет собой путь проникновения сквозь в остальном исправную футеровку. Отгрузка планировалась под график ремонта парка, а не под объём заказа, — именно это и отличает скользящую программу от разового заказа.

Монтаж и ввод в эксплуатацию

Монтаж шёл по зонному графику с проверкой толщины шва, а бетон горловины укладывался с дозированием воды. Разогрев вёлся по кривым поставщика. Шеф-монтаж со стороны XZK охватывал и производственную сторону: записи по уровню налива и длительности рейсов сопоставлялись с данными по износу миксер за миксером, поскольку разброс по парку указывал на практику прежде, чем на материал.

Результаты

Канавка на шлаковой линии была существенно уменьшена, а профиль износа по парку стал заметно более равномерным. Более ценным результатом стало планирование: с сокращением разброса между миксерами график ремонта парка перестал содержать резерв на непредсказуемые досрочные отказы, и миксеры стали выходить в ремонт по плану. Удельный расход на тонну чугуна, измеренный по программе в целом, а не по отдельному миксеру, превратился в цифру, которую завод может закладывать в бюджет.

Что применимо на других заводах

Переносимых выводов два. Во-первых, если износ различается между номинально идентичными сосудами сильнее, чем можно объяснить разницей между партиями, то причина в практике, а не в материале, — и поставщик, который только отгружает кирпич, этого никогда не найдёт. Во-вторых, на транспорте чугуна горловина и горло являются определяющими позициями почти на любом парке; проектировать их как формы, а не вырезать на площадке, — одно из самых недорогих доступных удлинений кампании.

Материал описан на странице кирпич ASC, литейный двор — на странице бетон ASC для литейного двора, системный обзор — на странице литейный двор и миксеры, а полный комплект поставки из одного источника приведён в примере с миксерами AHMSA в Мексике.
